Выравнивание объектов

Чтобы выровнять объект, выполните следующие действия.

1. Выберите инструмент Pick (Выбор) ( ).
2. Выделите объекты.
3. Выполните выравнивание объектов, выбрав команду меню Arrange Align and Distribute Align and Distribute (Расположение Выровнять и распределить Выровнять и распределить) или щелкнув на кнопке Align and Distribute (Выровнять и распределить) ( ) на панели свойств.

Выбор пункта Align and Distribute (Выровнять и распределить) или щелчок на одноименной кнопке на панели свойств приведит к открытию окна Align and Distribute (Выровнять и распределить). На вкладке Align (Выровнять) данного окна из раскрывающегося списка Align Objects To (Выровнять объекты по) можно задать границы, в пределах которых будет выполнено выравнивание,или произвольную точку на рабочей области (рис. 7.89).

Объекты можно выровнять следующим образом:

• Active objects (Активные объекты) — относительно целевого объекта;
• Edge of page (Край страницы) — краев страницы;
• Center of page (Центр страницы) — точки центра страницы;
• Grid(Сетка) — близлежащей точки сетки (рис. 7.90);
• Specified point (Указанная точка) — произвольной точки, указанной щелчком кнопки мыши на странице рабочей области.

При выравнивании текстовых блоков можно выбрать из списка For Text Source Objects Use (Использовать для текстовых блоков) необходимую привязку (рис. 7.91).

В данном списке присутствуют следующие способы привязки:

• First line baseline (Основание первой строки) — для привязки текстового блока используется основание первой строки (рис. 7.92);
• Last line baseline (Основание последней строки) — для привязки текстового блока используется основание последней строки (рис. 7.93);
• Bounding box(Ограничивающая рамка) — для привязки текстового блока используется его габаритная рамка (как при привязке объекта).

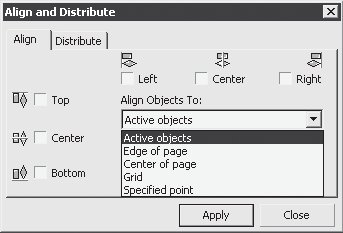

Рис. 7.89. Список Align Objects To (Выровнять объекты по) на вкладке Align (Выровнять) окна Align and Distribute (Выровнять и распределить)

Рис. 7.90. Пример выравнивания центра выделенных объектов по горизонтали и вертикали при выборе в списке Align Objects To (Выровнять объекты по) пункта Grid (Сетка)

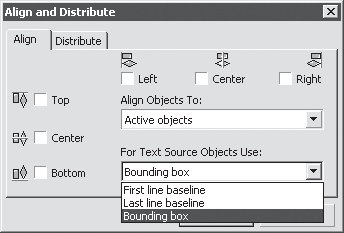

Рис. 7.91. Список For Text Source Objects Use (Использовать для текстовых блоков) на вкладке Align (Выровнять) окна Align and Distribute (Выровнять и распределить)

Рис. 7.92. Пример использования основания первой строки при выравнивании текста по верхней грани объекта

Рис. 7.93. Пример использования основания последней строки при выравнивании текста по верхней грани объектаПрактическое задание 80. "Эфир"

1. Постройте окружность размером 30x30mm.
2. Скопируйте окружность и задайте для копии размер 25x25mm.
3. Создайте еще одну копию окружности и задайте для нее размер 20x20mm.
4. Создайте четвертую копию и задайте для нее размер 15x15mm.
5. Создайте пятую копию и задайте для нее размер 10x10mm.
6. Выделите все пять окружностей и выполните выравнивание (рис. 7.94):
• Align Centers Vertically (Выровнять центры по вертикали);
• Align Bottom (Выровнять по нижнему краю).
7. Наберите надпись "ЭФИР", отформатируйте ее и приведите изображение к итоговому виду (рис. 7.95).

Рис. 7.94. Результат выравнивания окружностей

Рис. 7.95. Итоговое изображение
