Назначение: выпрямление знакопеременного сигнала.
Маркировка: КД201Е
К – кремниевый (материал).
Д – выпрямительный (тип диода).
2 – диапазон рабочих токов, в которых работает диод. Бывает 1,2,3,4.
01 – номер разработки этого типа диодов.
Е – классификация диода по параметру (чем > буква, тем > обратное напряжение).
Прямое напряжение: + на аноде, - на катоде.
Обратное напряжение: - на аноде, + на катоде.

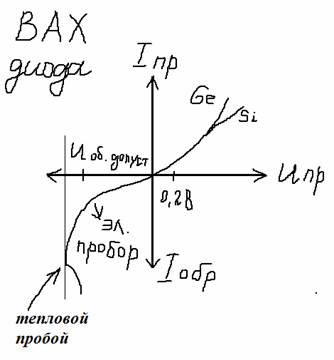

При увеличении прямого напряжения выше допустимого, диод нагревается. Тогда наступает тепловой пробой и выход из строя.
При увеличении обратного напряжения обратный ток возрастает. Если обратное напряжение начитает превышать допустимые значения, то обратный ток резко увеличивается – это электрический пробой. При дальнейшем увеличении U обр наступает тепловой пробой и диод выходит из строя.
Тепловой пробой необратим.
Электрический пробой обратим.
