Используется для стабилизации входного напряжения на заданном уровне.

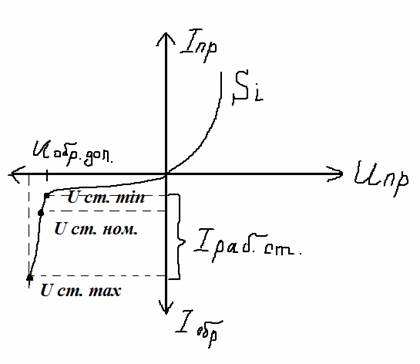

Рабочая характеристика – обратная ветвь ВАХ.
Параметры:
U стабилизации номинальное, I ст. ном.
U ст. max, I ст. max.
U ст. min, I ст. min.
P доп – допустимая мощность.
Качество работы стабилитрона определяется дифференциальным сопротивлением. Оно имеет смысл угла наклона рабочей характеристики.
r диф = delta U ст.раб / delta I ст.раб. [доли Ом – десятки Ом].
Маркировка: КС218Д, где С – стабилитрон.
ТКН – температурный коэффициент напряжения – показывает, на какую величину изменится напряжение стабилизации при заданном изменении температуры. Может быть > и < нуля. У кремниевых – положительно.

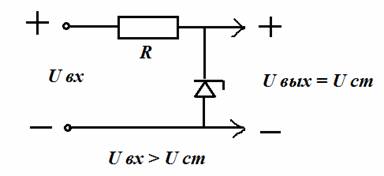

R – балластное сопротивление. Если входное напряжение увеличивается, то на нем создается дополнительное напряжение, равное разности между входным и напряжением стабилизации.
Для повышения стабильности и универсальности выпускают двуханодные стабилитроны.
//-ные соединения нежелательны.
