Расчет и выбор силовой схемы ТП

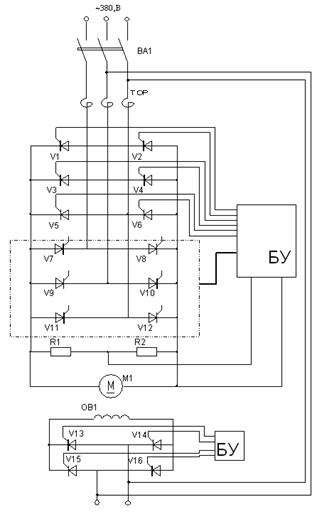

Рис.3 Электрическая схема силовой цепи преобразователя

1) Выбор силовой схемы

Выбор осуществляется из условия:

где U_d – выпрямленное напряжение преобразователя, В,

I_d – выпрямленный ток, А.

Номинальная электрическая мощность, потребляемая от преобразователя:

Мощность, потребляемая обмоткой якоря:

Мощность, потребляемая обмоткой возбуждения; задаемся из ряда:

Р_в.н = (0,01÷0,05) Р_н,

Принимаем:

где Р_эл.н – номинальная электрическая мощность ЭД, Вт,

Р_я.н – номинальная мощность обмотки якоря, Вт,

Р_в.н – номинальная мощность обмотки возбуждения, Вт.

Индуктивность якорной цепи ЭД:

где γ – коэффициент компенсации,

р_п – число пар полюсов,

L_я – индуктивность якорной цепи, Гн.

Т.к. выбранный ЭД имеет Р_н < 100 кВт, то для него не предусматриваются компенсационные обмотки и γ = 0,6.

Число пар полюсов по аналогии с машиной переменного тока, для которой

где n_с – синхронная частота вращения, об/мин,

f – частота питающей сети, Гц.

Из выражения (14) имеем

Принимаем р_п = 2.

Постоянная времени якорной цепи:

2) Выбор тиристорного преобразователя

Номинальный ток ЭД с учетом обмотки возбуждения:

Выбираем комплект электропривода ЭПУ 1-2-39.24ЕУХЛ4,

где Э – электропривод,

П – постоянного тока,

У – унифицированный,

1 – номер разработки,

2 – реверсивный,

39 – на I_d = 80 А,

2 – на U_d = 220 В,

4 – U_с = 380 В, f = 50 Гц,

Е – однозонный с обратной связью по ЭДС,

УХЛ4 – климатическое исполнение ГОСТ 15150-69.

Выбираем станочный блок БС 3 2 03-39 44 С E УХЛ4,

где БС - блок станочный,

3 – класс: статический преобразователь для электроприводов постоянного тока,

2 – реверсивный,

03 – номер разработки,

37 – номинальный ток 80А,

4 – номинальное напряжение 220 В,

С – 380 В

Е – однозонный с обратной связью по ЭДС,

УХЛ4 – климатическое исполнение ГОСТ 15150-69.

3) Выбор токоограничивающего реактора

Принимаем на U_н = 220 В, I_н = 100 А.

XТ = 0,092 Ом;R_т = 29,3·10^-3 Ом.

LТ ,

где XТ, R_т, LТ - реактивное, активное сопротивление и индуктивность токоограничивающего реактора.

Тип РТСТ – 100 – 1,08

4) Выбор сглаживающего дросселя

Для снижения содержания гармоник в выпрямленном токе является включение сглаживающего дросселя последовательно с якорем электродвигателя.

Величина I_dгр имеет максимальную величину при α = π/2

(23)

где L_d = L_я – индуктивность цепи нагрузки преобразователя, определяемая индуктивностью якоря,

I_dгр – граничный ток без СД в цепи якоря.

Ток статический при подъеме равен:

Ток статический при спуске равен:

Т.к. статический ток при спуске больше чем граничный ток ( ). Отсюда делаем вывод: нет необходимости применять сглаживающий дроссель для уменьшения I_гр.
