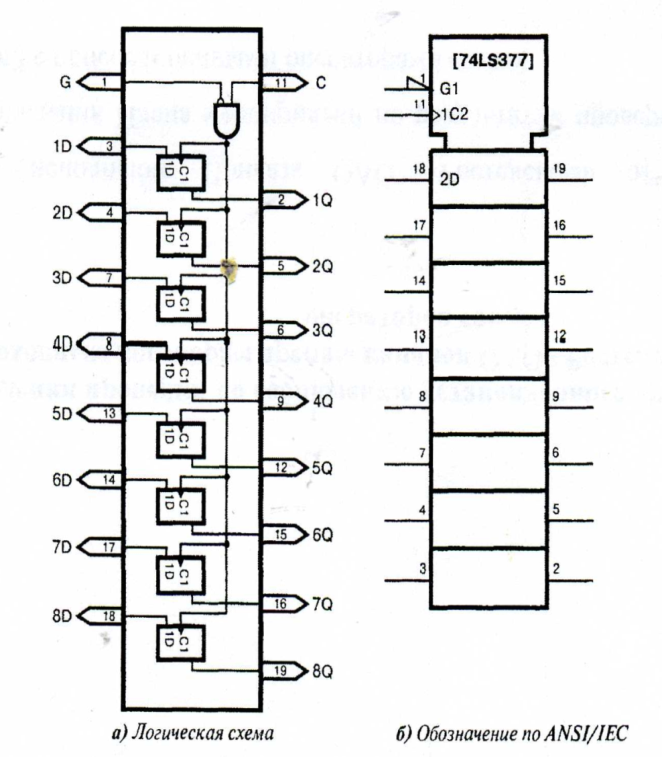

Наборы D-триггеров обычно называются регистрами, т.е. устройствами памяти, хранящими одно слово данных. Полное название микросхемы К555ИР27 — регистр с параллельным входом и параллельным выходом (Р1РО-регистр), поскольку данные загружаются в него и считываются из него параллельно (т.е. одновременно).

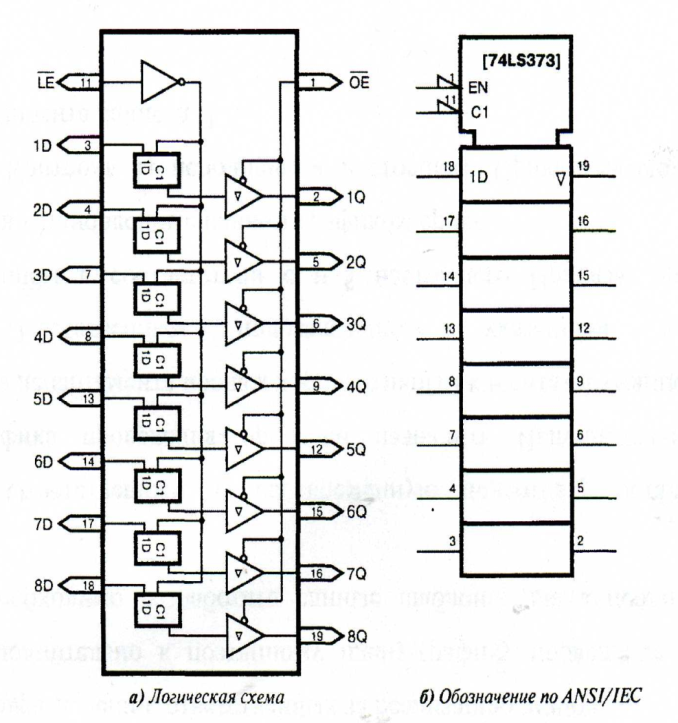

Выпускаются также микросхемы, содержащие массив D-защелок. В качестве примера можно указать 8-битный регистр-защелку К555ИР22, показанный на Рис. 4.4, в котором вместо восьми D-триггеров используется восемь D-защелок.

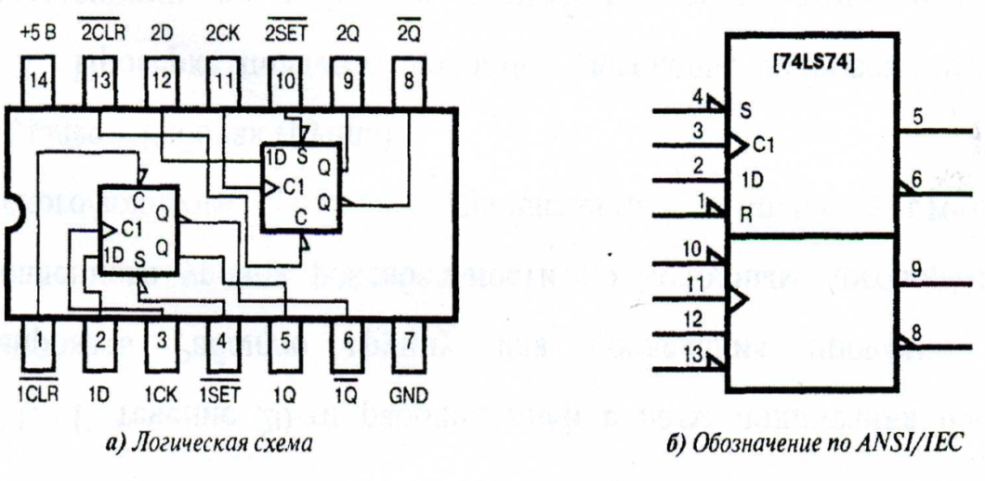

Рис. 4.3. Микросхема сдвоенногоD-триггера
Кроме того, выходы защелок могут устанавливаться в третье состояние. Эта возможность используется в тех случаях, когда данные сначала защелкиваются в регистре, а затем выставляются на общую шину для последующего их считывания компьютером.
а)параллельный регистр б) параллельный регистр-защелка
Рис. 4.4. Микросхема 8 битного параллельного регистра К555ИР27 а) и К555ИР22 б)
