D-триггер

Дальнейшим развитием RS-триггера является D-защелка. В этом элементе выходной сигнал (Q) повторяет входной (D), если на входе управления С присутствует активный уровень (в данном случае — ВЫСОКИЙ), и сохраняет предыдущее значение при неактивном уровне на входе управления. Таким образом, D-защелку можно рассматривать как 1 -битную ячейку памяти, запоминающую значение, которое присутствует на ее входе на момент завершения импульса управления.

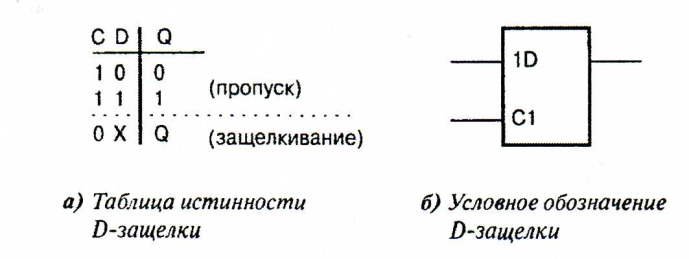

НаРис.4.2, б взаимное влияние входов D и С обозначается символами «С1» и «1D». Префикс «1» у D указывает на то, что этот вход зависит от любого сигнала, в обозначении которого имеется суффикс «1», в данном случае — от входа С. То есть фиксация значения 1D происходит по сигналу С1.

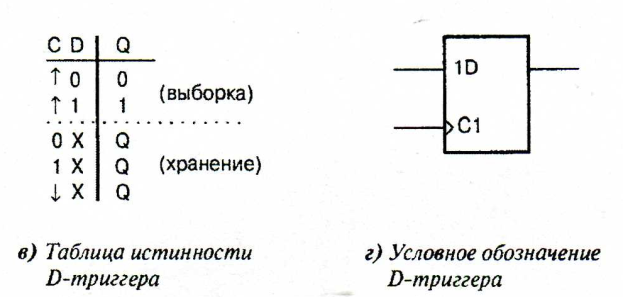

D-триггер тоже представляет собой 1-битную ячейку памяти, однако в нем данные передаются на выход только по активному фронту сигнала на управляющем (тактовом) входе.D-триггер, таблица истинности которого приведена на Рис. 4.2, в, переключается по нарастающему фронту (в таблице истинности это обозначается символом «↑»), однако часто встречаются и триггеры, переключающиеся по спадающему фронту. Импульсный вход на условном обозначении триггера обозначается символом >, как показано на Рис. 4.2, г.

Микросхема малой степени интеграции К555ТМ2 показанная наРис. 4.2, содержит два D-триггера. Каждый триггер имеет входы сброса R^’ и установки S^’, которые являются асинхронными, т.е. их функционирование не зависит от тактового сигнала. Среди микросхем средней степени интеграции встречаются наборы из 4, 6 и даже 8 триггеров, имеющих общий тактовый вход.

Рис. 4.2. D-защелка и Dтриггер

Микросхема К555ИР27 показанная наРис. 4.2, состоит из восьми D-триггеров, тактируемых одним сигналом С, который, в свою очередь, управляется сигналом G^’. То есть 8 бит данных 8D,..., 1D защелкиваются по нарастающему фронту на входе С при НИЗКОМ уровне на входе G^’.

На условном обозначении микросхемы, приведенном наРис. 4.2, б, эта зависимость обозначена как G1^’ —> 1С2 —>1D, т.е. вход G^’ разрешает работу тактового входа С, который, в свою очередь, воздействует на входы данных.
