У зв'язку з тим, що блок дисплей (Display) відображає миттєві значення величин, його безпосереднє використання при моделюванні електричних кіл на змінному струмі є обмеженим. Для отримання діючих значень змінних величин використовується блок RMS. Блок RMS знаходиться в підмодулі Measurements модулю Extra Library бібліотеки SimPowerSystems. Даний блок призначений для визначення діючого значення величини струму або напруги. Воно обчислюється за один період основної частоти, яка задається у вікні параметрів блоку.

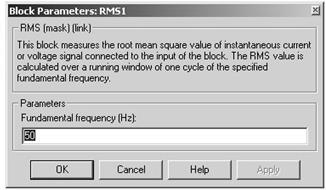

Рисунок 1.26 – Піктограма блоку RMS (зліва) та вікно його параметрів (справа)



На рисунку 1.27 зображено приклад використання блоку RMS.

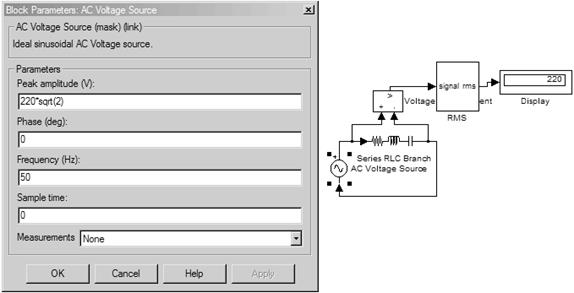

Рисунок 1.27 – Використання блоку RMS для вимірювання діючого значення напруги



При необхідності визначити активну та реактивну потужності електричного кола використовуються блоки Active & Reactive Power (для використанні в однофазних колах) та 3-phase Instantaneous Active & Reactive Power (для трифазних електричних кіл) (рисунок 1.28). Блоки знаходяться в підмодулі Measurements модуля Extra Library бібліотеки SimPowerSystems.

Рисунок 1.28 – Піктограми блоків Active & Reactive Power (зліва) та 3‑phase Instantaneous Active & Reactive Power (справа)



На входи блоку Active & Reactive Power подаються сигнали від блоків Current measurement та Voltage measurement. На виході блоку формується вектор з двох значень, обчислених для основної частоти (Fundamental frequency), яка задається у вікні параметрів (рисунок 1.29).

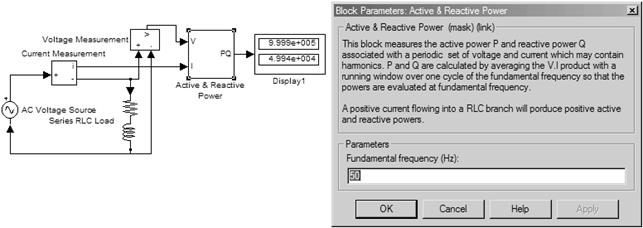

Рисунок 1.29 – Використання блоку Active & Reactive Power

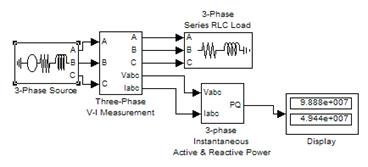

У блоці 3-phase Instantaneous Active & Reactive Power на вхід подаються вектори струмів та напруг з відповідних виходів блоку Three-Phase V-I Measurement (рисунок 1.30).



Рисунок 1.30 – Використання блоку

3-phase Instantaneous Active & Reactive Power
