Модуль Sinks

На рисунках 1.14, 1.15, 1.18 для відображення значень струмів та напруг використовується блок цифрового дисплею Display. Цей блок знаходиться в модулі Sinks(приймачі сигналів) бібліотеки Simulink. Він відображає значення сигналу у вигляді числа. На рисунку 1.19 зображено вікно параметрів блоку.

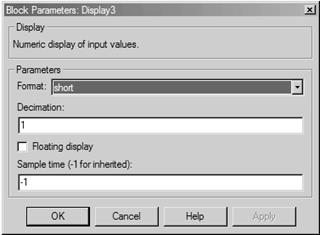

Рисунок 1.19 – Вікно параметрів блоку Display

Для побудови графіків зміни сигналів в часі та спостереження за їх зміною в процесі моделювання, використовується блок Scope модулю Sinks. Вікно для перегляду графіків (рисунок 1.20) відкривається подвійним натисканням на блоці. Це можна зробити на будь-якому етапі: до, під час, або після завершення розрахунку. Призначення кнопок панелі інструментів блоку наведено в таблиці 1.4.

Таблиця 1.3 – Параметри блоку Display

Таблиця 1.4 – Кнопки панелі інструментів блоку Display

Рисунок 1.20 – Піктограма блоку Scope (зліва) та вікно відображення графіків в цьому блоці (справа)

Вікно параметрів блоку запускається з панелі інструментів на вікні перегляду графіків. Воно має дві вкладки:

- General – загальні параметри (рисунок 1.21, а );

- Data history – параметри збереження сигналів робочої області (рисунок 1.21, б).

Параметри вкладок блоку Scope наведені в таблицях 1.5 та 1.6.

Таблиця 1.5 – Вкладка General вікна параметрів блоку Scope

Таблиця 1.6 – Вкладка Data history вікна параметрів блоку Scope

Англійський варіант	Український варіант
Limit data points to last	Максимальна кількість розрахованих точок графіка, які відображаються на екрані
Save data to workspace	Збереження значень сигналів в робочій області Matlab
Variable name	Ім’я змінної при збереженні
Format: - Array; - Structure; - Structure with time	Формат даних для збереження. Може приймати значення: - масиву; - структури; - структури з додатковим полем „час”.
а)	б)

а) вкладка General; б) вкладка Data history

Рисунок 1.21 – Вікно параметрів блоку Scope

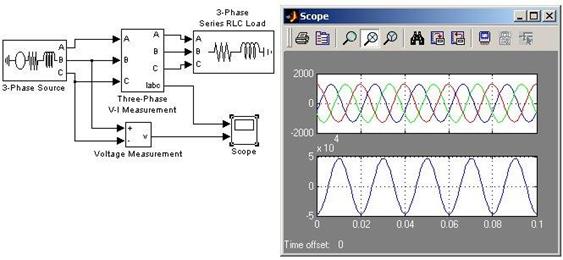

З рисунку 1.22 видно, що на один вхід блоку Scope можна подавати як один сигнал (нижній графік), так вектор(верхній графік).

Рисунок 1.22 – Приклад використання блоку Scope

Блок Powergui

Блок Pоwergui є інструментом графічного інтерфейсу користувача та забезпечує вирішення наступних задач:

- розрахунок моделі комплексним методом (Phasor Simulation) ;

- розрахунок усталеного режиму (Steady State Voltages and Currents);

- дискретизація моделі (Discretize electrical model);

- введення початкових умов (Initial states Setting);

- ініціалізація моделей трифазних схем, які містять електричні машини, з метою розрахунку лише усталеного режиму (Load Flow and Machine Initializations);

- аналіз моделі за допомогою інструменту LTI-Viever (Use LTI Viewer);

- визначення повного опору (імпедансу) кола (Impedance vs Frequency Measurements);

- виконання гармонічного аналізу (FFT Analysis);

- створення звіту (Generate Report);

- створення файлу характеристик намагнічування для моделі нелінійного трансформатора (Hysteresis Design Tool).

Блок Powergui знаходиться в модулі SimPowerSystems. Зовнішній вид блоку та вікно вводу параметрів наведені на рисунку 1.23.

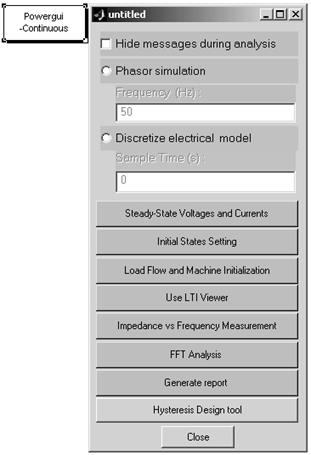

Рисунок 1.23 – Піктограма блоку Powergui (зліва) та вікно його параметрів (справа)

Розрахунок схеми комплексним методом (Phasor simulation) виконується для електричного кола в тих випадках, коли треба знайти лише усталені амплітудні значення змінних величин (рисунок 1.24). Для цього необхідно у вікні параметрів блоку Powergui обрати режим розрахунку Phasor simulation та задати частоту джерел в графі Frequency. Для порівняння на рисунку 1.24 зображена осцилограма без використання блоку Powergui (нижня осцилограма). З порівняння осцилограм видно, що в режимі Phasors simulation будується огинаюча графіка.

Рисунок 1.24 – Використання блоку Powergui в режимі Phasors simulation

Розрахунок в режимі Steady State Voltages and Currents дозволяє отримати параметри усталеного режиму для конфігурації схеми в момент часу . В цьому режимі у вікні блоку Powergui можна отримати амплітудні (Peak values) та діючі значення (RMS values) змінних (рисунок 1.25). При розрахунках на змінному струмі вказується також зсув фаз змінних. Значення яких саме величин можна відобразити, задаються встановленням прапорців в полі Display (таблиця 1.7).

Таблиця 1.7 – Величини, які відображаються в режимі Steady State Voltages and Currents

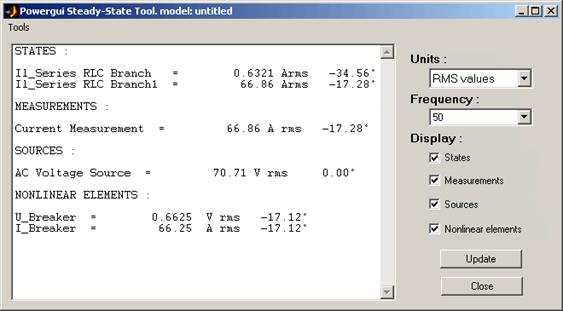

Рисунок 1.25 – Вікно виводу параметрів схеми в режимі Steady State

При використанні блоку Powergui для коректної роботи в режимах Phasors simulation та Steady State Voltages and Currents обов'язково необхідно встановити частоту, яка дорівнює частоті джерела живлення.
