Для вимірювання параметрів при моделюванні використовуються блоки модулю Measurements (вимірювальні та контрольні пристрої). Даний модуль містить наступні блоки (рисунок 1.13) [8]:
- Current Measurement – вимірювач струму;
- Voltage Measurement – вимірювач напруги;
- Impedance Measurement – вимірювач повного опору;
- Multimeter – мультиметр;
- Three-Phase V-I Measurement – трифазний вимірювач напруг та струмів.
Блоки Current Measurement та Voltage Measurement вимірюють миттєві значення струмів та напруг. Вихідним сигналом цих блоків є інформаційний сигнал Simulink, який може бути використаний будь-яким S-блоком. Приклад моделі з використанням цих блоків наведений на рисунку 1.14. Як видно з рисунку, вони включаються в модель аналогічно вольтметру та амперметру в реальній електричній схемі. В обох блоках тип вихідного сигналу може вибиратися із списку, але лише при використанні блока Powergui в режимі розрахунку на змінному струмі (Phasor simulation).
В цьому випадку вихідний сигнал може приймати одне зі значень (рисунок 1.15):
- Magnitude – амплітуда (скалярний сигнал);
- Complex – комплексний сигнал;
- Real-Imag – комплексний вектор, представлений дійсною та уявною частиною;
- Magnitude-Angle – комплексний вектор, який представлений амплітудою та аргументом.
Рисунок 1.13 – Блоки модулю Measurements

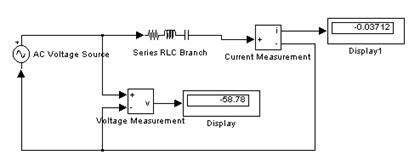

Рисунок 1.14 – Приклад використання блоків Current Measurement та Voltage Measurement

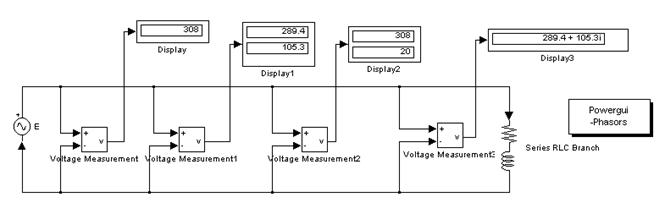

Рисунок 1.15 – Різні способи представлення інформації блоком Display
Для вимірювання струмів та напруг в трифазних колах використовується блок Three-Phase V-I Measurement (рисунок 1.16).
Рисунок 1.16 – Блок Three-Phase V-I Measurement
У вікні вводу параметрів блоку Three-Phase V-I Measurement (рисунок 1.17) можна задати режим виведення на блок Display миттєвих значень струму та напруги в іменованих або відносних одиницях. В останньому випадку виміряні значення напруги та струму переводяться у відносні одиниці за формулами:
де , – значення напруги та струму в іменованих одиницях; – діюче значення лінійної базисної напруги (Base voltage); – значення базисної потужності (Base power).

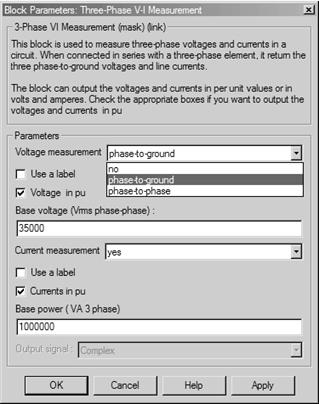

Рисунок 1.17 – Вікно параметрів блоку Three-Phase V-I Measurement
Окрім цього можна обрати виведення лінійної (phase-to-phase) або фазної (phase-to-ground) напруги зі списку Voltage Measurement (рисунок 1.17). На рисунку 1.18 наведено приклад моделі з використанням блоку Three-Phase V-I Measurement.

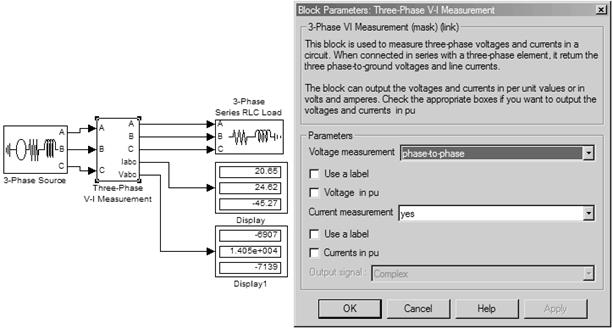

Рисунок 1.18 – Приклад використання блоку Three-Phase V-I Measurement
