Модуль Electrical Sources

В модулі Electrical Sources міститься сім блоків джерел електричної енергії, з яких для моделювання силових електроенергетичних систем змінного струму використовуються тільки два [7]:

– AC Voltage Source – ідеальне джерело синусоїдальної напруги (рисунок 1.9, а);

– 3-Phase Source – трифазне джерело напруги (рисунок 1.9, б).

а)

б)

а) AC Voltage Source; б)3-Phase Source

Рисунок 1.9 – Блоки модулю Electrical Sources

Після перенесення блоків з бібліотеки у вікно моделі необхідно ввести їх параметри. Параметри блоку AC Voltage Source наведені в таблиці 1.1, а вікно параметрів зображене нарисунку 1.10.

Таблиця 1.1 – Параметри блоку AC Voltage Source

Рисунок 1.10 – Вікно параметрів блоку AC Voltage Source

Блок є ідеальним джерелом е.р.с., в якого внутрішній опір дорівнює нулю.

Вікно вводу параметрів блоку 3-Phase Source в різних режимах зображене на рисунках 1.11 та 1.12.

Таблиця 1.2 – Параметри блоку AC Voltage Source

Англійський варіант	Український варіант
Phase-to-phase rms voltage	Діюче значення лінійної напруги, В
Phase angle of phase A	Початкова фаза напруги в фазі А, градусів
Frequency	Частота, Гц
Internal connection	Спосіб з'єднання фаз джерела живлення. Значення обирається зі списку: - Y – зірка; - Yn – зірка з нейтраллю; - Yg – зірка з заземленою нейтраллю;
Specify impedance using short-circuit level	Дозволяє задати повний внутрішній опір джерела з використанням параметрів короткого замикання. Якщо цей прапорець знятий – параметри мають вид, зображений на рисунку 1.11, а якщо встановлений – на рисунку 1.12.
Source resistance	внутрішній активний опір джерела, Ом
Source inductance	внутрішня індуктивність джерела, Гн
3-Phase short-circuit level at base voltage	потужність короткого замикання при базисному значенні напруги, , В·А
Base voltage	діюче значення базисної лінійної напруги, для якої визначено потужність короткого замикання, , В
X/R ratio	відношення індуктивного опору до активного ( )

Рисунок 1.11 – Вікно параметрів блоку 3-Phase Source

Імпеданс джерела живлення може бути заданий через потужність короткого замикання. В такому випадку його реактивний опір визначається за формулою:

.

Активний опір джерела знаходиться за формулою:

.

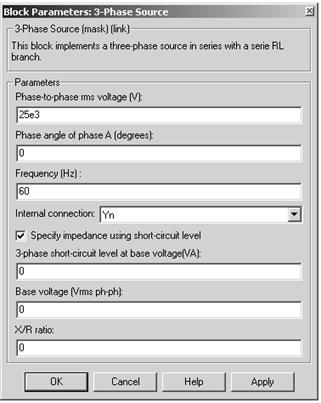

Рисунок 1.12 – Вікно параметрів блоку 3-Phase Source
