Конструктивом предусматривается обслуживание шкафа с лицевой стороны.
Корпуса шкафов настенного и напольного исполнения выполнены из стали с покрытием порошковой краской.
В шкафу предусматриваются все необходимые приспособления для подключения подводимых кабелей с учетом их сечения и места подвода.
В зависимости от условий эксплуатации и конструктивных требований могут быть использованы специальные шкафы, предназначенные для установки вне помеще -
- 12 -
ний, а также (при небольшом наборе автоматических выключателей) пластиковые боксы на 4…36 модулей.
Рассмотрим наиболее характерные примеры использования ШВРА в системах электроснабжения.

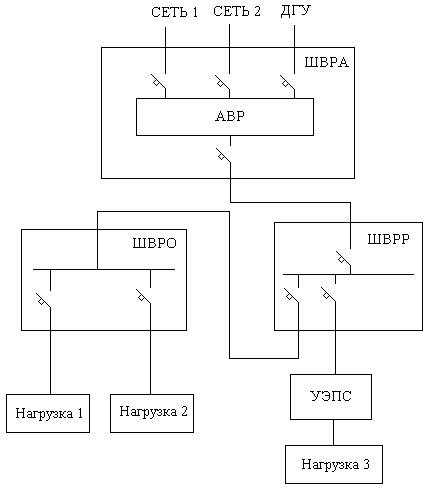

На рис. 8 представлена схема электроснабжения потребителей с несколькими шкафами ввода.
Рисунок 8 – Пример схемы электроснабжения потребителей с несколькими ШВР

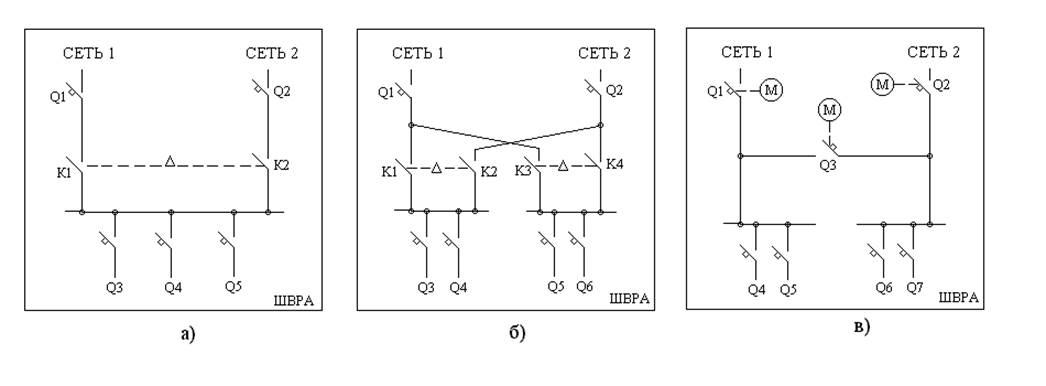

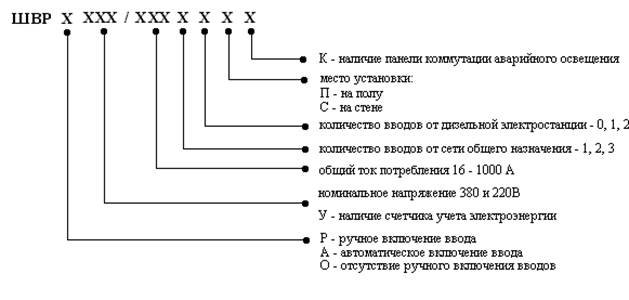

Одной из самых распространенных схем ШВРА является схема с двумя вводами от сети. Эта схема реализуется в шкафах типа ШВРА 380 / Iн – 20П (С), где Iн – номинальный ток вводных автоматов и приведена на рисунке 9.
Рисунок 9 а – вариант питания потребителей от одного ввода сети, когда другой ввод находится в резерве.
Рисунок 9 б – вариант питания двух групп потребителей, каждой – от своего ввода сети. При пропадании напряжения на одном из вводов обе группы потребителей переключаются на другой ввод с помощью контакторов.
Рисунок 9 в то же, что и рисунок 9 б, но переключение обеспечивается автоматами с моторными приводами.
Шкаф ШВРА 380/Iн – 20П (С) также обеспечивает:
- местную световую и дистанционную сигнализацию о включении контактора первого или второго сетевого ввода и наличии напряжения на вводах;
- 13 -
Рисунок 9 – Варианты схемы ШВРА с двумя вводами от сети
- возможность индикации наличия напряжения в каждой фазе сети;
- возможность индикации наличия тока в каждой фазе сети;
- стрелочные индикаторы и счетчик учета электроэнергии.
Для электроснабжения электроприемников особой группы первой категории предназначаются шкафы типа ШВРА 380/Iн – 21П (С), где Iн – номинальный ток вводных автоматов. Они предусматривают возможность подключения дизельной электростанции к потребителям и имеют два ввода от сети и один ввод от ДГУ. На рис. 10 представлены различные варианты схемы ШВРА 380/Iн –21П (С).
Рисунок 10 а – ДГУ подключается к потребителям вручную. Блокировка рубильников Q4 и Q5 исключает возможность одновременного присутствия напряжения на шинах питания нагрузки.
Рисунок 10 б – автоматическое подключение ДГУ, для чего предусматривается второй АВР.
Рисунок 10 в – вводы внешней сети (СЕТЬ 1 и СЕТЬ 2) подключаются к потребителям через устройство автоматического ввода резерва (АВР) ШВРА и АВР ДГУ. ДГУ подключается к потребителям через собственное устройство АВР.
ШВРА 380/Iн – 21П(С) также обеспечивает:
- местную световую и дистанционную сигнализацию о включении контактора первого или второго сетевого ввода и наличии напряжения на вводах;
- возможность индикации наличия напряжения в каждой фазе сети;
- возможность индикации наличия тока в каждой фазе сети;
- ручное или автоматическое переключение на ДГУ;
- стрелочные индикаторы и счетчик учета электроэнергии.
Для надежного электроснабжения необслуживаемых регенерационных пунктов выпускаются шкафы вводно-распределительные типа ШВРА 380/Iн-21 С и ШВРА 220/Iн-21 С. Эти шкафы предназначены для эксплуатации в закрытых помещениях с температурой окружающего воздуха от минус 40ºС до + 40ºС и обеспечивают:
- электропитание технологической нагрузки;
- освещение наземных и подземных коммуникаций напряжением 36В;
