Силовые кабели и шинопроводы

Широкое применение в системах электроснабжения находят четырехжильные силовые кабели, которые имеют сечение токопроводящих жил от 4 до 185 мм² и изготавливаются на напряжения до 1 кВ /15/. Четвертая жила является заземляющей или зануляющей. Она может иметь одинаковые с фазным жилами сечение для кабелей сечением до 120мм² или уменьшенное сечение.

- 15 -

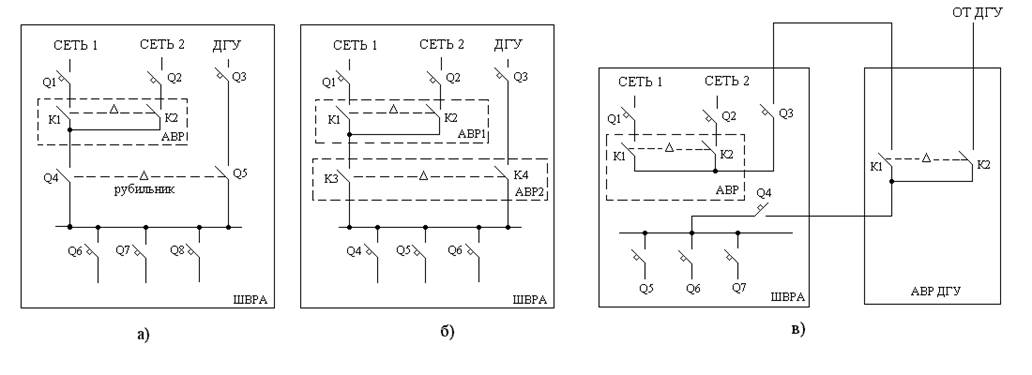

Рисунок 10 – Варианты схемы ШВРА 380/In-21П (С)

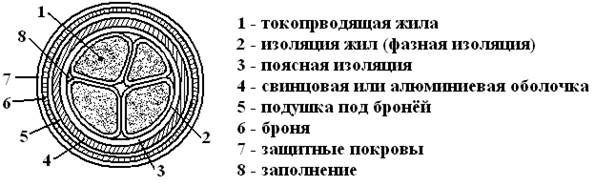

Рисунок 11 – Сечение четырехжильного кабеля

Буквенные обозначения в маркировке кабелей с медными жилами приведены ниже. Они определяются конструкцией брони, изоляцией и защитными покровами.

Б – броня из двух спальных лент с антикоррозионным защитным покровом;

Б_Н – тоже с негорючим защитным покровом;

Г – отсутствие защитных покровов поверх брони или оболочки;

Л(2Л) – в подушке под бронёй имеется слой (два слоя) из пластмассовых лент;

В(П) – в подушке под бронёй имеется шланг из поливинилхлорида (полиэтилена);

Ш_В (Ш_п) – защитный покров в виде шланга (оболочки) из поливинилхлорида (полиэтилена);

К – броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров;

Н – не горючий покров;

П – броня из оцинкованных плоских проволок, поверх которых наложен защитный покров;

C – свинцовая оболочка;

В – изоляция или оболочка из поливинилхлорида;

П – изоляция или оболочка из полиэтилена;

Бб – броня из профилированной стальной ленты;

Р – резиновая изоляция.

Например, марка СРБ – 4x70 – кабель с резиновой изоляцией, свинцовой оболочкой, с бронёй из стальных лент и защитными покровами, четырехжильный, каждая жила имеет сечение 70 мм².

В зависимости от условий эксплуатации, места прокладки, охлаждения, величины протекающего тока предпочтительны определённые типы кабелей. Некоторые из них с допустимыми токовыми нагрузками приведены в таблице 4.

Магистральные шинопроводы марки ШМА собраны из прямоугольных алюминиевых шин, изолированных друг от друга, расположенных вертикально и зажатых между специальными изоляторами внутри перфорированного корпуса.

- 17-

Таблица 4 – Допустимые токовые нагрузки медных четырехжильных кабелей на напряжение до 1 кВ

Число шин – 3,4 или 6. Шинопроводы марки ШМА предназначены для четырехпроводных сетей с глухозаземленной нейтралью. Распределительные шинопроводы марок ШРА и ШРМ используются для передачи и распределения электроэнергии с возможностью непосредсвенного присоединения к ним электроприемников в системах с глухозаземленной нейтралью при напряжении 220/380 В. Шинопровод типа ШРМ выполнен медными шинами /15/. Некоторые типовые шинопроводы приведены в таблице 5.

Таблица 5 – Типовые шинопроводы

- 18-
