Расчётная технологическая схема основного производственного здания при беспривязно-боксовом способе содержания иопределение его основных размеров.

Расчётная схема технологического планировочного решения коровника на 200 коров с беспривязно боксовым подстилочным способом содержания представлена на рис. 6, а разрез коровника на рис.

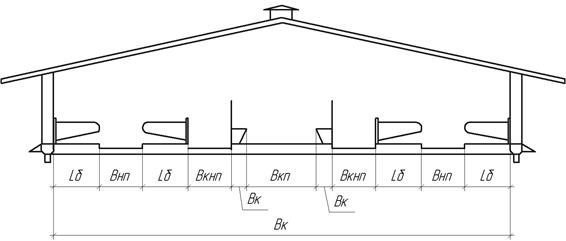

Рисунок Разрез коровника на 200 голов с беспривязно-боксовым содержанием

Определим основные размеры коровника:

L_к = 2*В_т + 2*В_тп + В_б*n_б + 2*В_па + В_цп

где В_т - ширина тамбура,м;

В_тп - ширина торцевого прохода, м;

В_б - ширина бокса, м;

n_б - колическтво боксов, м;

В_па - ширина площадки автопоения, м;

В_цп - ширина центрального прохода, м.

В_к = 2*В_нп + 4*L_б + 2*В_кнп + 2*В_к + В_кп

где: В_нп - ширина навозного прохода;

L_б - длина бокса;

В_кнп - ширина кормонавозного прохода;

В_к - ширина кормушки;

В_кп - ширина кормового проезда;

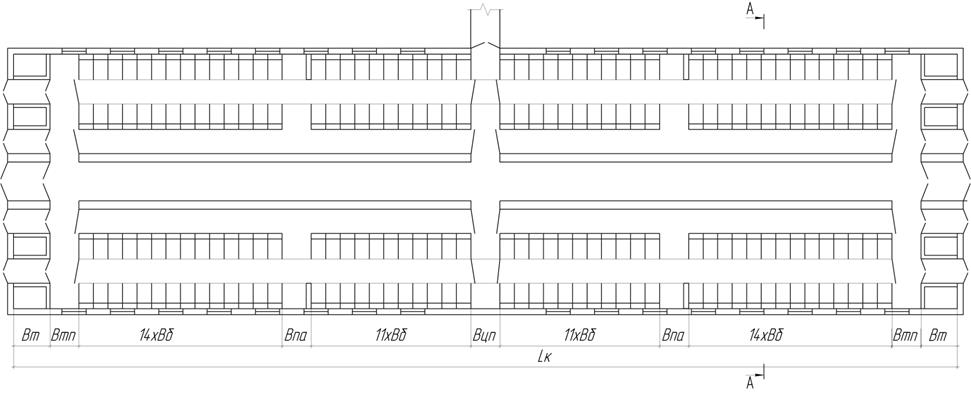

Рисунок Расчётная схема технологического планировочного решения коровника на 200 коров с беспривязно боксовым подстилочным способом содержания

Расчётная схема технологического планировочного решения коровника на 200 коров с привязным способом содержания.

Определим основные размеры коровника:

Lк = 2*В_т + 2*В_п + В_ст*n_ст + 2*В_кс + В_цп

где:В_т - ширина тамбура, м;

В_п - ширина бокового прохода, м;

В_ст - ширина стойла, м;

n_ст - колическтво стойл;

В_кс - ширина крайнего стойла, м;

В_цп - ширина центрального прохода, м.

Вк = 2*В_пп + 4*L_ст + 4*В_нк +В_цнп + 4*В_к + 2*В_кп

где: В_пп - ширина пристенного прохода, м;

L_ст - длина стойла, м;

В_нк - ширина канала навозоудаления, м;

В_к - ширина кормушки, м;

В_кп - ширина кормового проезда, м;

В_цнп - ширина центрального навозного прохода, м.

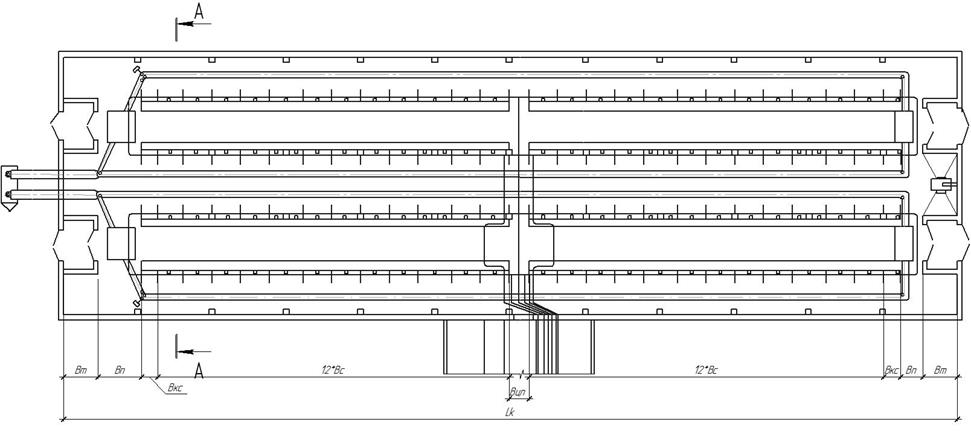

Рисунок Расчётная схема технологического планировочного решения коровника на 200 коров с привязным способом содержания

Расчётная схема технологического планировочного решения коровника на 100 коров с беспривязно боксовым бесподстилочным способом содержания

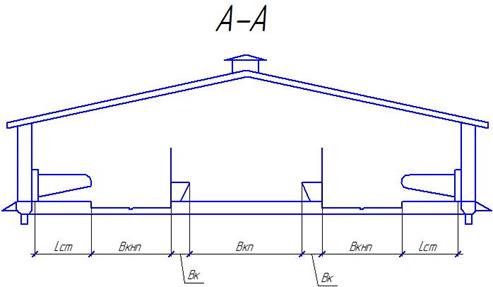

Рисунок Разрез коровника на 100 коров с беспривязно-боксовым способом содержания

Определим основные размеры коровника:

Lк = 2*В_т + 2*В_хз + В_б*n_б + 2*В_па + В_цп

где:В_т - ширина тамбура, м;

В_хз - ширина холостой зоны скрепера, м;

В_б - ширина бокса, м;

n_б - колическтво боксов;

В_па - ширина площадки автопоения, м;

В_цп - ширина центрального прохода, м.

Вк = 2*Lст + 2*Вкнп + 2*Вк + Вкп

где: Lст - длина стойла, м;

Вкнп - ширина кормонавозного прохода, м;

Вк - ширина кормушки, м;

Вкп - ширина кормового проезда, м;

Рисунок Расчётная схема технологического планировочного решения коровника на 100 коров с беспривязно-боксовым способом содержания
