Входа и выхода.

На рисунке 8.11 представлена топо­логия схемы DC – DC преобразова­теля, где разделение входа и выход осуществляется трансформатором. По­стоянное напряжение преобразуется в переменное, далее трансформатором повышается или понижается до необходимой величины и выпрямляется. Между входом и выходом нет электрической связи, и передача электроэнер­гии осуществляется электромагнитным путем. Следует отметить, что ин­вертор в этой схеме (рисунок 8.11) работает на высоких до 20 кГц частотах с целью уменьшения массогабаритных размеров трансформатора.

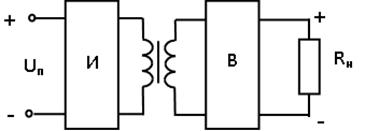

Рисунок 8.11 – Блок – схема DC – DC преобразователь с

гальванически разделенным входом и выходим

На рисунке 8.12 по­казана схема DC – DC преобразователя постоян­ного напряжения с трансформатором. В начале откры­вается транзистор Т₁, а транзистор Т₂ закрыт при этом ток от источника U_п будет протекать через обмотки трансформатора W_1. Далее транзистор Т₁ за­крывается и открывается транзисторТ₂ ток будет протекать через обмотки трансформатора W₂, который имеет обратное направление и образует отрицательную полярность ЭДС, при чем W₁ =W₂ = W. В этом случае на вторичных обмотках трансформатора наводится переменное напряжение, которое выпрямляется диодами D₁ иD_2.

Рисунок 8.12 – Двухтактовый DC – DC преобразователь с

гальваническим разделением входа и выхода

На рисунке 8.13 по­казана схема DC – DC преобразователя постоян­ного напряжения с различными выходными напряжениями. Инвертор, состоящий из четырех транзисторов, преобразует постоянное напряжение в переменное высокой частоты. На выходе многообмоточного трансформатора имеются несколько обмоток и каждой обмотке подключен выпрямитель, благодаря чему получается различные выходные напряжения постоян­ного тока.

Рисунок 8.13 – Двухтактовый DC – DC преобразователь с

различными выходными напряжениями
