Трехфазный инвертор.

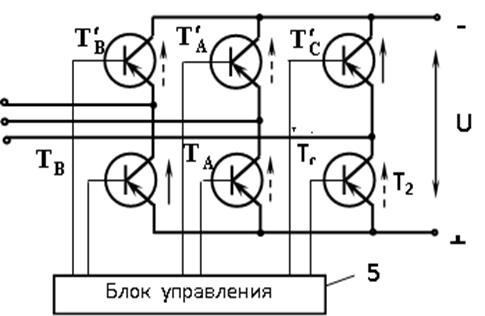

Трехфазный инвертор по существу представляет со­бой DC – АС преобразователь. Транзисторы инвертора работают в ключевом режиме. Сигналы поступают в систему управления 5, в кото­рых сигнал преобразуется в импульсы, отпирающие соответ­ствующие транзисторы коммутатора. Если (рис. 4.6) от­крыть транзисторы Т_а, Т_в'и Т_с,то через них происходит преобразование постоянного токав переменное напряжение. При этом на обмот­ках АиС падает одна треть напряжения U(ввиду их параллельного соединения между собой и последовательного соединения с обмоткой В), а на обмотке B – две трети подводимого напряжения U. Стрелки у обмоток обозначают направ­ление приложенных к обмоткам напряжений, а их длина – относительную ве­личину этих напряжений. Если принять за положительное напряжение, прило­женное плюсом к началу нобмотки, то положению ротора в соответствии с ри­сунком 4.8 соот­ветствует положение в соответствии с рисунком 4.9.

При подачи сигналав направлении стрелки на 30 электрических градусов транзистор Т_с'за­крывается от сигналов, поступающих с ДПР, а Т_с'откроется. При этом напря­жение Uперераспределится между фазами так, как показано в положении 2в соответствии с рисунком 4.8. Такое перераспределение происходит при сигналена каждые 60°, которым соответствуют положения 1 –2–3 –4 –5 –6 –7 в соответствии с рисунком 4.8.

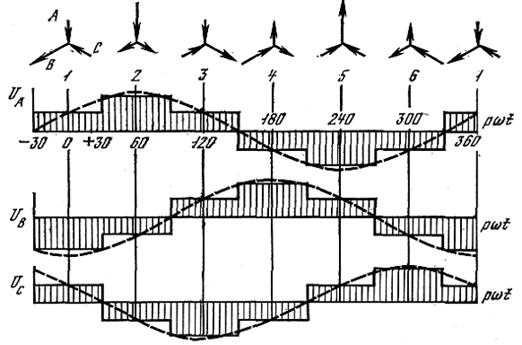

Рисунок 4.9 – Зависимости фазных напряжений от времени

Нетрудно видеть, что пер­вые гармоники напряжений на обмотках статора, показанные штриховыми ли­ниями на этом рисунке, образуют трех­фазную систему, следовательно, об­мотка статора создает вращающееся магнитное поле, в котором с синхронной частотой вращается ротор.

Изменение частоты приводит к соответствующим из­менениям частоты переключения транзисторов.
