Полевой транзистор с управляющим р-п-переходом.

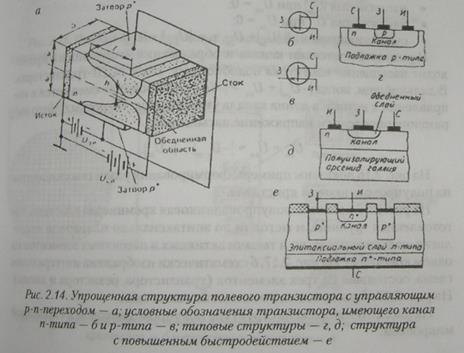

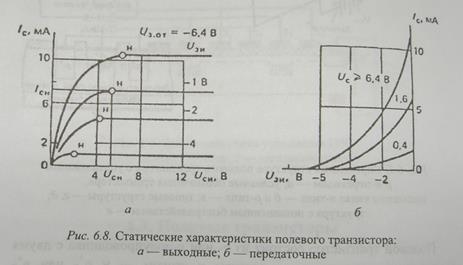

Принцип работы полевых транзисторов основан на модуляции плошади поперечного сечения, следовательно, и сопротивления про­водящего канала в объеме полупроводника под воздействием эффекта электрического поля. Полевые транзисторы являются униполярными приборами. Структура полевого транзистора с р-л-переходом в качестве затвора схематически показана на рис

12. Усилители электрических сигналов. Классификация. Принципы работы, характеристики, параметры, области применения, обратные связи в усилителях.

Усилителями называют устройства, предназначенные для увели­чения значений параметров электрических сигналов (напряжения, тока, мощности) за счет энергии источника питания. Усилитель имеет входную цепь, к которой подключается усиливаемый сигнал, и вы­ходную цепь, с которой выходной сигнал снимается и подается в на­грузку.

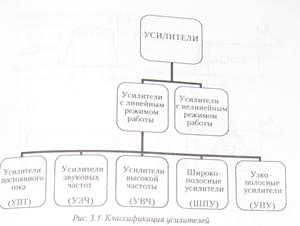

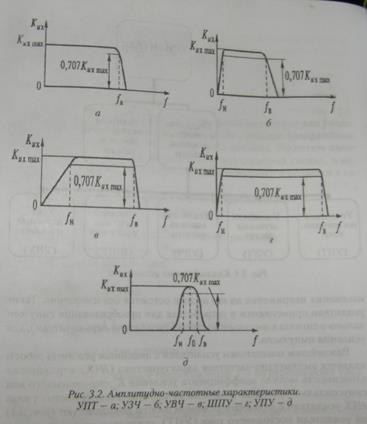

Все усилители можно подразделить на два класса — с линейным и нелинейным режимами работы (рис. 3.1).

В усилителях с нелинейным режимом работы пропорциональность в передаче мгновенных значений входного сигнала отсутствует. При уве­личении значения напряжения на входе больше некоторого граничного изменения напряжения на его выходе остаются без изменения. Такие усилители применяются в устройствах для преобразования синусои­дального сигнала в импульсный сигнал (усилители-ограничители), для усиления импульсов.

Важную роль в работе усилителей играют обратные связи.

Обратная связь — это подача части или всего выходного сигнала на вход усилителя. (Подача всего сигнала — 100% ОС (обратная связь)).

Виды обратной связи в усилителях.

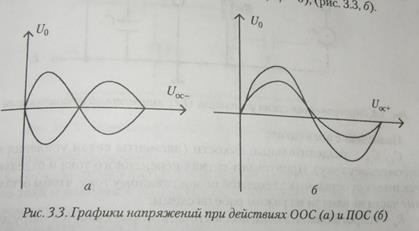

Положительная обратная связь – суммирование входного с выходным сигналом при Dj=0 (разность фаз).

Отрицательная обратная связь – суммирование входного с выходным сигналом при Dj=p (разность фаз).

Усилители с отрицательной обратной связью, а генераторы с положительной.

Делят ОС: 1) по току и напряжению. 2) параллельная и последовательная.

Виды межкаскадной связи в усилителях.

Усилители бывают однокаскадные и много каскадные.

Принцип работы усилительного прибора основан на изменении его активного и реактивного сопротивления под воздействием сигнала малой мощности.

Усилители на биполярном транзисторе:

-с общим эмиттером

-с общим коллектором

-с общей базой

Усилители каскада на полевых транзисторах:

-с общим затвором

-с общим истоком

-с общим стоком

Многокаскадные усилители

Операционные усилители
