На рис. 4.10 показано обозначение ЗУПВ и его внутренняя структура.

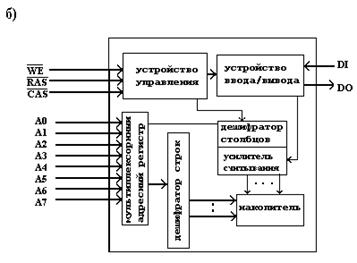

Рис. 4.10. ОЗУ с произвольной выборкой. а) ОЗУ 16x4 бит; б) ОЗУ 64Кx1 (КР565РУ5)
Здесь: D1-Dn (справа DI) - информационные входы; Q1 - Qn (справа DO) - инверсные выходы; A1- An - адресные входы; WE# - запись/чтение; CS# (Chip Select) - выбор кристалла; CAS# (Column Address Strobe) и RAS# (Row Address Strobe) - сигнал выборки столбца и строки соответственно.
Представленное здесь ЗУПВ - это ДОЗУ с организацией хранения информации 65536 бит на 1 разряд. Накопительная матрица с однотранзисторными запоминающими элементами имеет размер 512x128. Для уменьшения количества задействованных ножек у ИМС (16-входовый DIP корпус) применена мультипликация адреса, что видно на рисунке по наличию отдельных дешифраторов строк и столбцов. Устройство управления включает два генератора тактовых сигналов и генератор сигналов записи и обеспечивает 4 режима работы: записи, считывания, регенерации и мультипликации адреса. Время регенерации - 2 мс.
Для сравнения на рис. 4.11 показана конструкция ППЗУ с ультрафиолетовым (УФ) стиранием на МНОП-структурах с организацией представления информации 2Кx8 (16384 бита).
