Микросхемы памяти в составе микропроцессорной системы

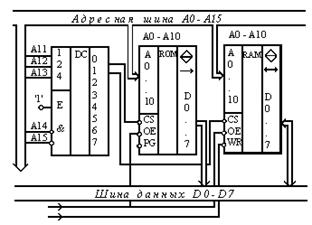

Рис. 4.11. Микросхемы ОЗУ (К573РУ9) и ППЗУ (К573РФ5) в составе микропроцессорной системы.

На рис. 4.11 представлено взаимодействие К573РФ2(5) и К573РУ9, имеющих одинаковую организацию 2Кx8, с системной магистралью. Байт данных с шины данных (линии D0-D7) считывается (или записывается) по адресу, выставленному на шине адреса (линии A0-A10). Естественно, число адресуемых ячеек составляет 211=800h=2048. Микросхема-дешифратор К555ИД7 посредством сигнала CS# (выбор кристалла) позволяет выбрать положение ИМС ЗУ в адресном пространстве. Для данного случая это адреса 0000h-07FFh для ПЗУ(ROM) и 0800h-0FFFh для ОЗУ(RAM). Низкий уровень сигналов управления MEMW# и MEMR# активизирует процесс записи и чтения, соответственно. Напомним, что запись информации в данную ИМС ППЗУ возможен только вне микропроцессорной системы в специальном программаторе после УФ стирания путем подачи достаточно высокого напряжения на вход PG.

Аналогично можно проследить и взаимодействие программируемых ИМС параллельного интерфейса и программируемого таймера, служащих для взаимодействия МП с внешними устройствами. На рис. 4.12 они обозначены как PI и T. Регистры этих микросхем также доступны пользователю для чтения/записи, как и ячейки основной памяти. Однако их активизируют другие сигналы управления IOR# и IOW# (запись в порты ввода/вывода).

Микросхема КР580ВВ55А (аналог Intel 8255А) позволяет переключать шину данных компьютера на один из трех 8-битных портов (регистров) A, B или C. Направление передачи данных и режим работы (0-2) определяются программным способом. Чаще других используется режим 0: простой ввод- вывод. Состояние адресных линий А0 и А1 позволяет выбрать для обмена информацией регистры A, B, C или регистр управления. Режим работы параллельного интерфейса КР580ВВ55А определяется байтом, записанным в регистр управления. При работе на вывод порты A, B, C действуют как регистры, т.е. сохраняют информацию до следующей записи; при работе на ввод информация теряется. Порт С, в отличие от портов A и B, разбит на полубайты и может программироваться раздельно, т.е. мы имеем группы A и B.

В дополнение к основным режимам работы микросхема КР580ВВ55А обеспечивает возможность программной независимой установки/сброса любого бита (порт С), в этом случае старший бит в регистре управления должен быть 0.

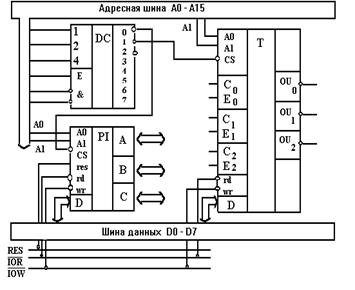

Рис. 4.12. Пример взаимодействия программируемых ИМС параллельного порта (PI) КР580ВВ55А и таймера (T) КР580ВИ53 с системной магистралью компьютера; DC - дешифратор К555ИД7.

Интегральная схема КР580ВИ53 создана по n-МОП технологии, Uпит=+5 В, U1>2.4 В, U0<0.45 В, P=1 Вт, fтакт <2 МГц, 24 вывода, максимальное значение счета: 216 - в двоичном коде и 104 - в двоично-десятичном. Программируемый таймер КР580ВИ53 реализован в виде трех независимых 16-разрядных вычитающих счетчиков (каналов) с общей схемой управления. Каждый канал может работать в шести режимах. Программирование режимов работы каналов осуществляется индивидуально и в произвольном порядке путем ввода управляющих слов в регистры режимов каналов, а в счетчики - некоторого числа байт. На рис. 4.12 можно видеть, что таймер обменивается информацией с 8-битной шиной данных микропроцессорной системы через вход D, а также он связан с адресной шиной двумя линиями А0-А1, обеспечивающими выбор одного из четырех регистров (3 канала и управляющее слово). Сигналы шины управления IOR# и IOW# (чтение/запись из/во внешнее устройство) определяют направление потока информации от процессора к таймеру и наоборот. С0, С1, С2 - тактовые входы, сигналы на Е0, Е1, Е2 - разрешают или запрещают работу соответствующего канала, OU0, OU1, OU2 - выходы.
