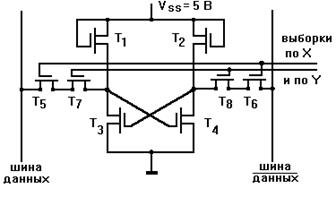

Элементарной ячейкой статического ОЗУ с произвольной выборкой является триггер на транзисторах Т1-Т4 (рис. 3.7) с ключами Т5-Т8 для доступа к шине данных. Причем Т1-Т2 - это нагрузки, а Т3-Т4 - нормально закрытые элементы.
Рис. 4.7. Ячейка статического ОЗУ.
Сопротивление элементов Т1-Т2 легко регулируется в процессе изготовления транзистора путем подгонки порогового напряжения при легировании поликремниевого затвора методом ионной имплантации. Количество транзисторов (6 или 8) на ячейку зависит от логической организации памяти микропроцессорной системы.
Динамические запоминающие устройства
В отличие от статических ЗУ, которые хранят информацию пока включено питание, в динамических ЗУ необходима постоянная регенерация информации, однако при этом для хранения одного бита в ДОЗУ нужны всего 1-2 транзистора и накопительный конденсатор (рис. 4.8). Такие схемы более компактны.
Рис. 4.8. Запоминающая ячейка динамического ОЗУ.

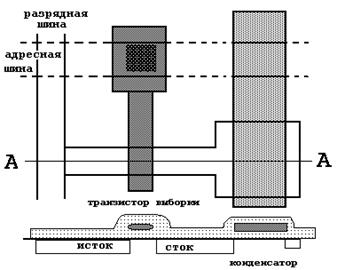

Рис. 4.9. Конструкция ячейки ДОЗУ (см. рис. 4.8, слева). Снизу представлен разрез схемы по линии А-А.
Естественно, что в микросхеме динамического ОЗУ есть один или несколько тактовых генераторов и логическая схема для восстановления информационного заряда, стекающего с конденсатора. Это несколько "утяжеляет" конструкцию ИМС.
Чаще всего и СОЗУ, и ДОЗУ выполнены в виде ЗУ с произвольной выборкой, которые имеют ряд преимуществ перед ЗУ с последовательным доступом.
