Расчет параметров ТП с использованием типовых ТП

Необходимо заполнить параметры в таблице №1 (значения шероховатости, точности и режимов резания по переходам) для ранее разработанного ТП на занятии №2.

Таблица №1

Номер операции	Номер перехода	Текст перехода	Шероховатость Ra	Точность Kw	Глубина t [мм]	Подача S[мм/об]	Скорость [м/мин]

Режимы резания и параметры Ra и Kw рассчитываются по формулам таблицы №2

Таблица №2

Режимы резания	Обтачивание черновое	Обтачивание чистовое	Подрезание торца	Растачивание	Сверление

Глубина t [мм]					D/2
Подача S[мм/об]	0.165D0.27/ t*0.23	(D/2)0.395/ (Ra0.826)*0.062	0.165D0.27/ t*0.23	0.165D0.27/ t*0.23	0.013(D/2)*0.935
Скорость [м/мин]	340/60*0.2S** 0.45t*0.15	340/60*0.2S** 0.45t*0.15	340/60*0.2S** 0.45t*0.15	340/60*0.2S** 0.45t*0.15	9.081(D/2)0.168 S**(-0.502)
Ra		2.5
Kw

Последовательность ввода переменных в таблицу переменных

Для использования переменных t, S, Ra, Kw при расчетах создается внутренняя база данных в два этапа:

- описание полей;

- заполнение полей.

Имена и типы полей определяются в таблице 3.

Таблица 3

Текстовое	Веществ	Веществ	Веществ
Режимы	Глубина	Ra	Kw
Обтачивание черновое
Обтачивание чистовое
Подрезание торца
Растачивание
Сверление

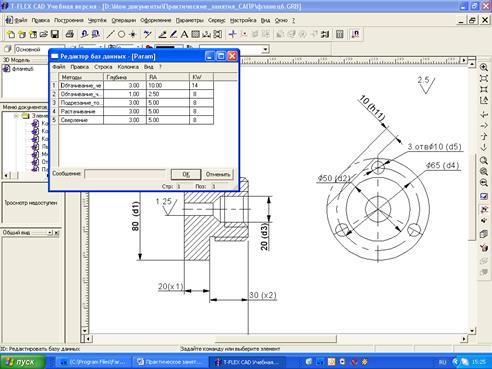

При описании полей вызывается Редактор баз данных по команде «Параметры- База данных – Новая база данных» (рис.1) и заполняется имя базы «Param»

Рис.1

Очередное поле устанавливается путем нажатия кнопок «Колонка – вставить –после».

После ввода описания полей выполняется заполнение таблицы и ее сохранение.

Рис.2

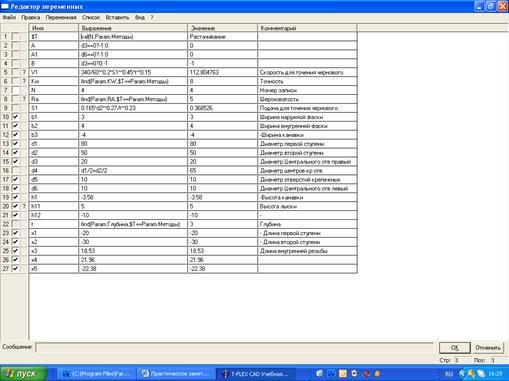

При создании технологических переменных в таблице переменных используются функции val( ) и find ( ):

val ( номер записи , поле_базы_данных);

find (поле_базы_данных, условие_1, условие_2).

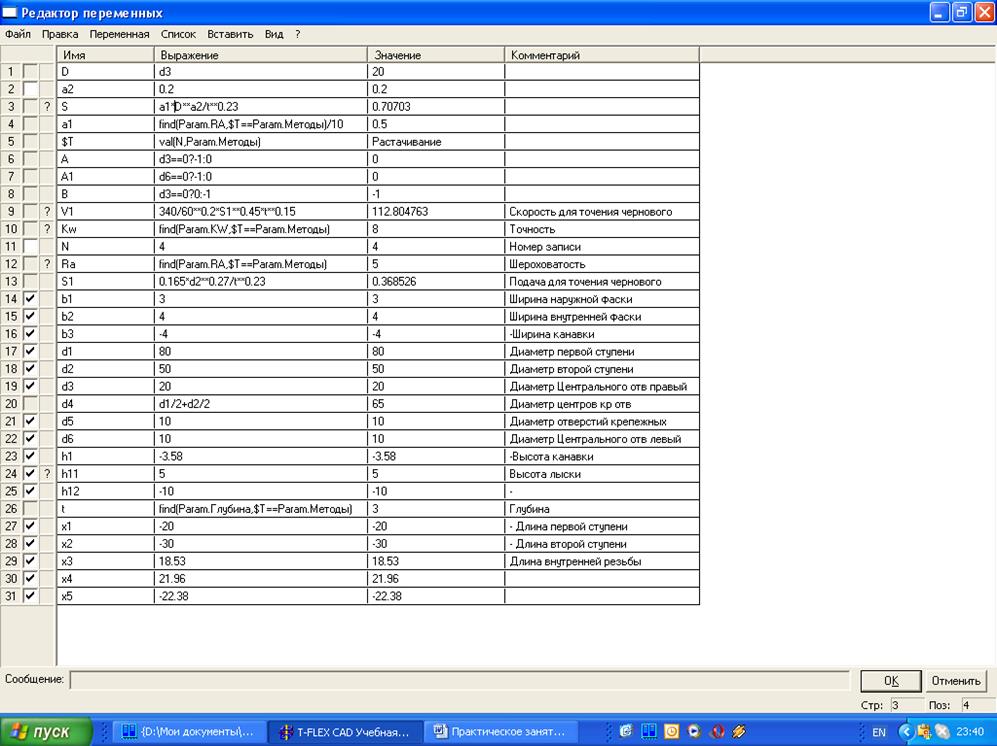

Рис.3
