Практическое занятие №4

Рассматриваются следующие этапы технологической параметризации:

- разработка маршрутно – операционного технологического процесса изготовления параметризованного фланца;

- создание внутренней базы данных, которая связывает показатели качества Ra и Kw с технологическими методами обработки;

- создание переменных режимов резания в таблице переменных TflexCAD;

- автоматическое заполнение технологических переменных в таблице ТП.

Этапы 1 и 2 рассматривались на занятии №3.

На занятии №4 рассматриваются этапы №3 и 4.

Этап 3. Создание переменных режимов резания в таблице переменных TflexCAD;

Режимы резания и параметры Ra и Kw рассчитываются по формулам таблицы №1

Таблица №1

Режимы резания	Обтачивание черновое	Обтачивание чистовое	Подрезание торца	Растачивание	Сверление

Глубина t [мм]					D/2
Подача S[мм/об]	0.165D0.27/ t*0.23	(D/2)0.395/ (Ra0.826)*0.062	0.165D0.27/ t*0.23	0.165D0.27/ t*0.23	0.013(D/2)*0.935
Скорость [м/мин]	340/60*0.2S** 0.45t*0.15	340/60*0.2S** 0.45t*0.15	340/60*0.2S** 0.45t*0.15	340/60*0.2S** 0.45t*0.15	9.081(D/2)0.168 S**(-0.502)
Ra		2.5
Kw

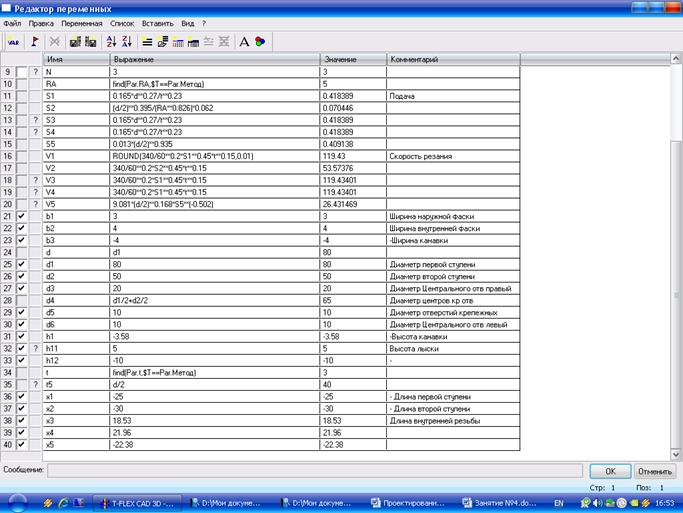

Таблица переменных имеет вид (рис.1)

Режимы резания t, S, V в качестве индексов имеют номер шага N.

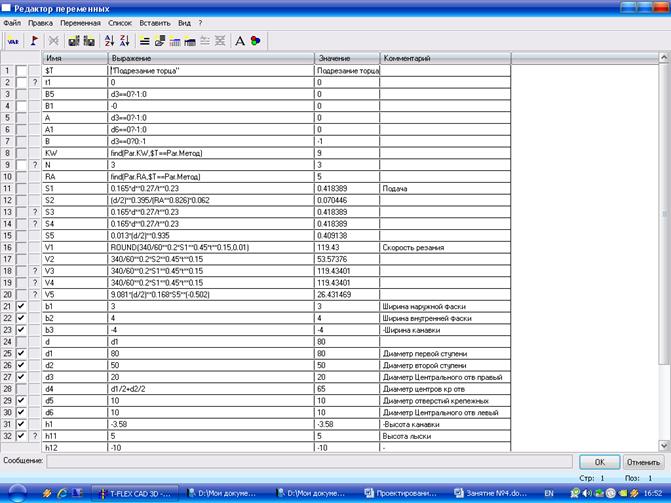

Рис. 1. Таблица переменных параметризованного фланца.

Этап 4. Автоматическое заполнение технологических переменных в таблице ТП.

Ном оп	Наименова ние операции	Ном. перех.	Текст перехода	Ra	Kw	t	S	Пер. перех	N
	Заготовительная		Отрезать пруток диаметром d
	Токарная		Установить по правому торцу
			Подрезать торец d1
			Точить пов d1
	Токарная		Установить по левому торцу
			Подрезать торец d2
			Точить пов d2 на длину х2
			Точить канавку b3
			Точить фаску b1
			Сверлить отверстие d6
			Расточить отверстие d3
			Расточить фаску b2
			Нарезать резьбу d2
			Нарезать резьбу d3
	Вертикально-сверлильная		Сверлить 3 отв.Ф10(d5)
	Вертикально-фрезеоная		Фрезеровать лыску на глубину 10 (h12)
	Промывка
	Контрольная		Контроль размеров

Таблица ТП строится в среде TflexCAD ниже чертежа параметризованного фланца. Каждая клетка таблицы представлена текстовой строкой и связана уровнем видимости Bi, который зависит от значения переменной перехода.

Например, если центральное отверстие d₆ во фланце отсутствует, то уровень видимости Bi имеет выражение d₆ ==0?-1:0, то есть в операции 015 пропадает переход 6 и, соответственно строка перехода в таблице ТП.
