Выбор мерительного инструмента в автоматическом режиме.

Сущность автоматизации выбора мерительного инструмента в автоматическом режиме заключается в том, что при изменении показателей точности измеряемого размера детали (см. рис. ) автоматически меняются параметры текста перехода и наименование мерительного инструмента без дополнительного диалога пользователя с системой, а также текст операционной карты. Конструкторско технологическая параметризация использует следующие переменные и соотношения между ними (см. таблица).

Переменные и соотношения между ними

Таблица

Переменная	Тип переменной	Вложенные переменные	Таблица
~D_4~	Примитив TflexCad
~DOP_Mer_in~	Выражение	~Допуск~
~KW_4~	Примитив TflexCad
~Допуск~	SQL запрос	~D_4~,~KW_4~	Dopusk1.db
~Мерит_ин~	SQL запрос	~DOP_Mer_in~	ИнМер_СТАНД.db

Множество переменных и соотношений между ними, ориентированных на решение задачи выбора мерительного инструмента, назовем технологическим модулем выбора мерительного инструмента. Область действия этого модуля – все ТП, группой переменных является мерительный инструмент. Структура модуля может быть представлена в виде дерева (см. рис.). Программное обеспечение модуля содержит две составляющие: планировщик и генератор. Планировщик формирует последовательность расчета переменных:

5. Расчет переменных ~D_4~ и ~KW_4~ путем перевода их из таблицы переменных TflexCad в таблицу переменных SytepVars СИТЕР 4.1.

6. Расчет переменной ~Допуск~ путем поиска в таблице Dopusk1.db.

7. Расчет переменной ~DOP_Mer_in~.

8. Расчет переменной~Мерит_ин~ путем поиска в таблице ИнМер_СТАНД.db.

Рис. . Структура переменных модуля Мерительный инструмент.

Генератор генерирует последовательность выполнения этапов 1-4.

Ниже показаны характеристики переменных

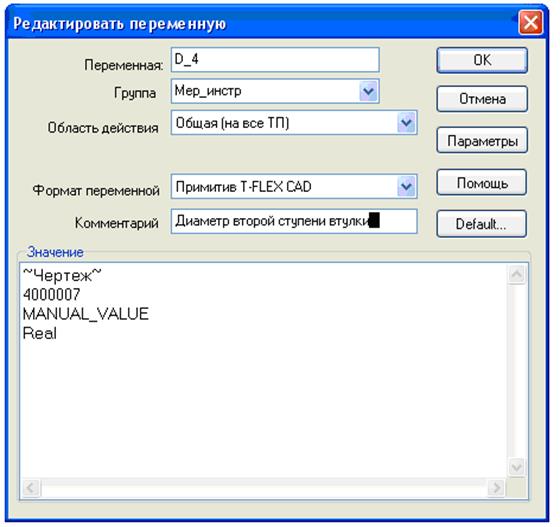

Рис. Характеристики переменной ~D_4~.

Рис. Характеристики переменной ~KW_4~

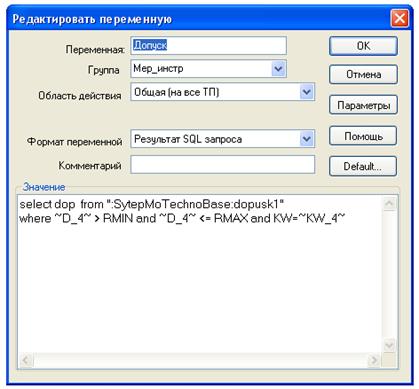

Рис. Характеристики переменной ~Допуск~

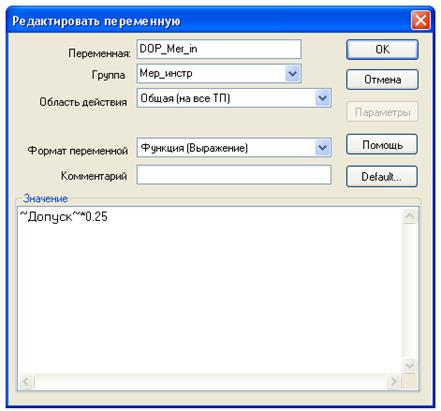

Рис. Характеристики переменной ~Dop_Mer_in ~.

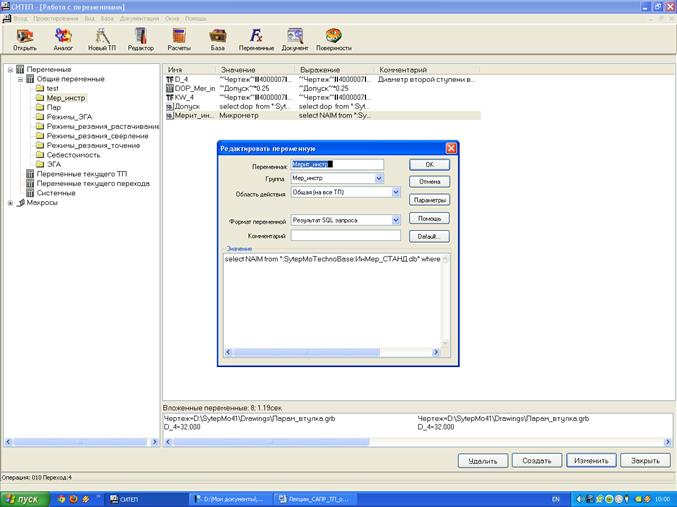

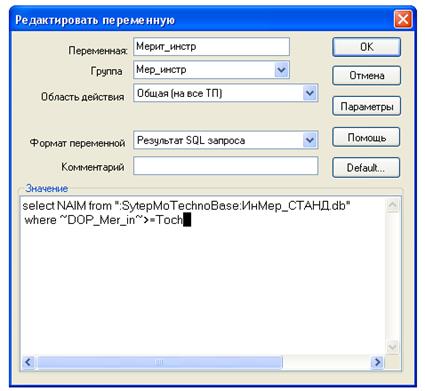

Рис. Характеристики переменной ~Мерит_ин ~.

Последовательность работы Пользовательского интерфейса:

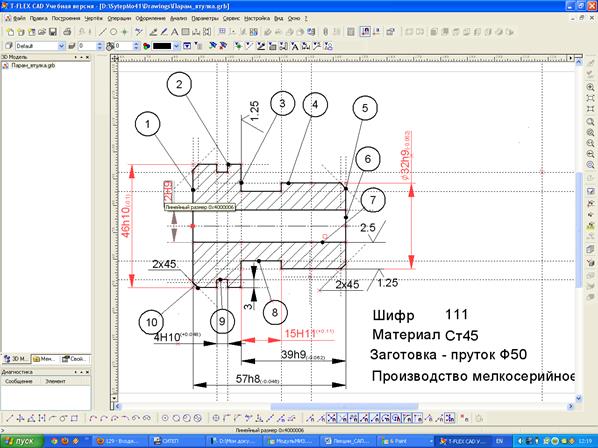

1. В окне системы TflexCad устанавливаем устанавливаем требуемое значение квалитета Параметризованной втулки (например KW = 9).

2. Переключаем окно в систему СИТЕП4.1, открываем операционную карту. Которая соответствует токарно револьверной операции 010 переходу 4. Автоматически заполняется текст перехода 4 и мерительный инструмент Микрометр

Рис.

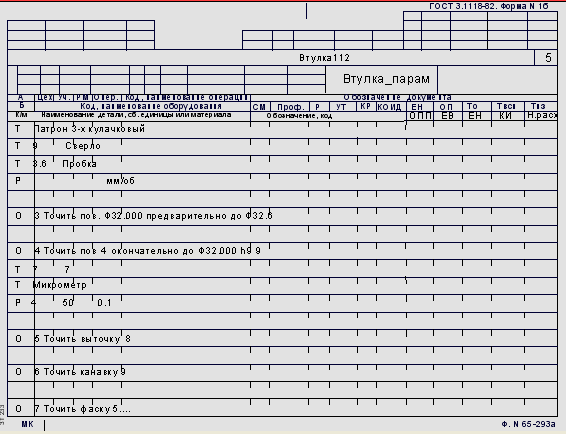

Рис. Маршрутно операционная карта операции 010.
