Строка – выходной файл

%путь%1

Выходной файл в этом случае имеет имя “1”.

В результате мы получили в значении переменной «Внешняя» число 10.

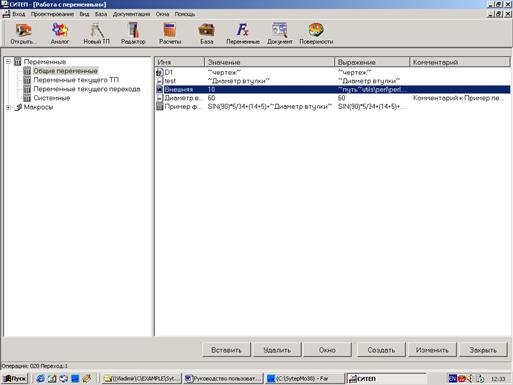

Рис.8.16. Использование переменной в качестве программы

Переменная – параметры объекта T-FLEX.

При изменении конструкторских параметров в среде T-FLEX изменяются все или отдельные свойства объектов (примитивов), которые оказывают влияние на параметры ТП МО. Например, возможны следующие изменения параметров поверхности 4 втулки: диаметра и длины цилиндрической поверхности 4, показатели шероховатости, посадки и квалитета. Перечисленные характеристики отражены в двух объектах: 50_-0,062 и Ф30m8.

Первый объект содержит два параметра (номинал и отклонение от номинала), а второй объект – три параметра (номинал, тип посадки и квалитет). Перечисленные пять конструкторских параметров влияют на многочисленные параметры ТП МО. Для того, чтобы переслать эти параметры в среду СИТЕП предусмотрен механизм передачи информации по элементам чертежа из системы T-FLEX. Реализация этого механизма следующая: в СИТЕП создается переменная – параметры объекта T-FLEX, при создании технологического процесса идет указание не реальных размеров, а только переменной. Когда происходит вызов комплекта документов, все переменные, найденные в ТП преобразуются в реальные значения.

Рассмотрим этот механизм на примере объекта – выносная линия:

Рис. 8.17. Указание объекта «Выносная линия»

Рис. 8.18.

В системе T-FLEX CAD укажем на этот объект правой клавишей мыши.

Рис. 8.19. Копирование информации о идентификаторе

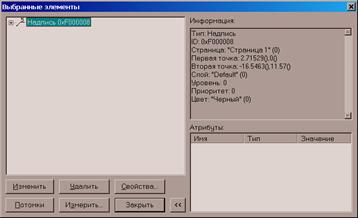

В диалоговом окне скопируем информацию о примитиве (ID) в СИТЕП:

(Переменные->Создать-> Параметры)

Значение переменной Obj равно 2x45:

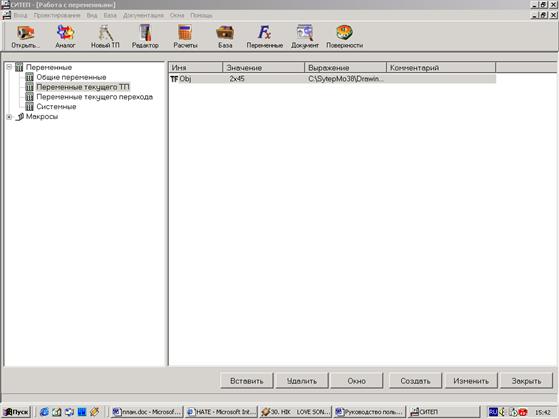

Рис. 8.20. Значение переменной Obj

Таким образом, с помощью переменных– «ссылка на переменную в T-FLEX» и «параметры объекта T-FLEX», формируемых в СИТЕП, осуществляется автоматическая передача информации с чертежа детали в среду СИТЕП и далее с помощью различных операторов преобразования конструкторской информации (математических функций, SQL запросов к таблицам базы данных и использования внешних программ) осуществляется расчет параметров ТП МО и автоматическая вставка их в таблицу ТП и карты технологической документации.

Рассмотрим пример автоматического преобразования параметров ТП МО на основе изменения конструкторских параметров. Для детали класса «втулка» (см. рис.17,18) разработан технологический процесс ее изготовления, операционные карты которого показаны на рис.20.

Рис. 8.21. Чертеж втулки

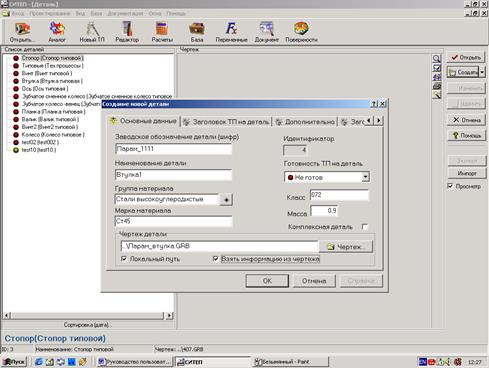

Рис. 8.22. Описание характеристик втулки

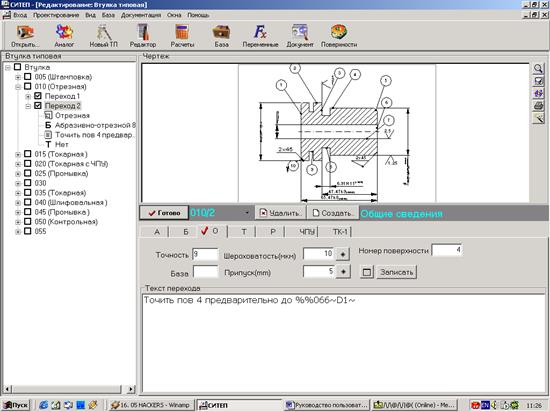

Рис. 8.23. Технологический процесс изготовления втулки.
