Создание символов

Для создания нового символа необходимо выбрать из меню при­ложения команду Insert – Create New Symbol (Вставка – Создать новый символ). В появившемся диалоговом окне Create New Symbol (Создать новый символ) задается имя образца данного символа в библиотеке, а в группе Туре (Тип) – тип будущего символа. После нажатия кнопки OK символ появится в библиотеке, а на рабочей области будет отображена его временная шкала.

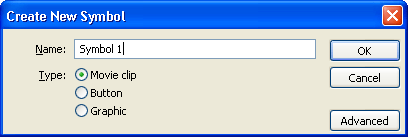

Рисунок 1.35 – Окно создания нового символа

Данный способ создания символов не единственный и, зачастую, не всегда удобный. Более наглядным способом создания символов является способ преобразования уже имеющихся объектов в символы непосредственно на рабочей области, что в контексте с другим содержимым позволяет постоянно видеть проект в целом.

Для преобразования содержимого в символ, необходимо выделить требуемые объекты с помощью инструмента Selection (Выделение) (не забывайте о том, что векторные фигуры состоят из линий и заливок, поэтому необходимо выделять их одновременно) и выберите из меню приложения команду Modify – Convert to Symbol (Модификация – Преобразовать в символ) или нажмите на клавиатуре клавишу F8. После этого в окне Convert to Symbol (Преобразовать в символ) задайте те же параметры, что и в окне Create New Symbol (Создать новый символ) и нажмите кнопку OK. Выделенный объект будет преобразован в символ, после чего можно будет перейти к его редактированию. Обратите внимание на пиктограмму в виде крестика в углу фигуры – он обозначает регистрационную точку символа, которая служит для задания координат и расположения данного символа. Имейте в виду, что содержимое символа может располагаться относительно данной точки произвольным образом.

Рисунок 1.36 – Новый символ на рабочей области

Обратите внимание, что если вы примените данные операции на уже существующих символах, то произойдет не преобразование текущего символа в новый, а вложение существующего символа во вновь создаваемый. Т.е. на текущем уровне будет создан новый символ, а существующий помещен внутрь его. И наоборот, если нужно создать новый символ в уже существующем, то сначала нужно перейти в режим редактирования текущего символа, а затем добавить на первый кадр временной шкалы новый символ.
