Трансформация формы при помощи подсказок

Трансформация формы лучше всего работает при преобразовании из одного простого элемента в другой. Трансформация более сложных рисунков зачастую влечет нежелательные последствия с причудливыми промежуточными этапами. Отчасти этого можно избежать, если использовать для анимации различных объектов отдельные слои, или так называемые подсказки формы (shape hints). Подсказки формы позволяют разработчикам Flash указывать индивидуальные точки в начале анимации, соответствующие определенным точкам в конце этой анимации.

Последовательность использования подсказок формы можно рассмотреть на следующем примере:

1. Создайте новый проект.

2. Поместите на рабочую область тестовую надпись и напишите цифру «1».

3. Выделите на временной шкале произвольный кадр и нажатием клавиши F6 создайте второй ключевой кадр.

4. Введите в текстовое поле этого кадра вместо цифры «1» цифру «2».

5. Выполните операцию разбивки (Modify – Break Apart (Модификация – Разбить)) для того, чтобы преобразовать текстовое поле в векторную заливку.

6. Переведите воспроизводящую головку на первый кадр и примените операцию разбивки к текстовому полю первого ключевого файла.

7. Выделите первый кадр на временной шкале щелчком мыши и в инспекторе свойств в пункте Tween (Вырисовка) выберите Shape (Форма). Убедитесь, что на временной шкале появилась стрелка и анимация выполняется верно (цифра «1» превращается в цифру «2»).

8. Перейдите снова на первый кадр и добавьте новую подсказку формы командой меню Modify – Shape – Add Shape Hint (Модификация – Форма – Добавить подсказку формы).

9. На сцене появится кружок с буквой «а» внутри. Такой же кружок можно обнаружить и в последнем ключевом кадре. При помощи инструмента Selection (Выделение) перетащите кружок подсказки на точку фигуры. Это проще делать, когда включен режим привязки к объектам (View – Snapping – Snap To Objects (Вид – Привязка –Привязка к объектам)).

10. Выделите последний ключевой кадр и переместите подсказку формы в точку фигуры, соответствующую точке на первом кадре. После этого она окрасится в зеленый цвет, а подсказка формы на первом кадре одновременно станет желтой. Изменение цвета указывает, что подсказки формы включены. Если подсказки формы не меняют цвет, это означает, что одна или обе они неправильно привязаны к контуру фигуры.

11. Добавьте при необходимости еще несколько точек и выполните аналогичную привязку (рис. 1.25). Удаление ненужных точек осуществляется с помощью пунктов контекстного меню соответствующих точек или меню Modify – Shape – Remove All Hints (Модификация – Форма – Удалить все подсказки).

12. Запустите предварительный просмотр и посмотрите, как преобразования стали выполняться с учетом подсказок формы (рис.1.26).

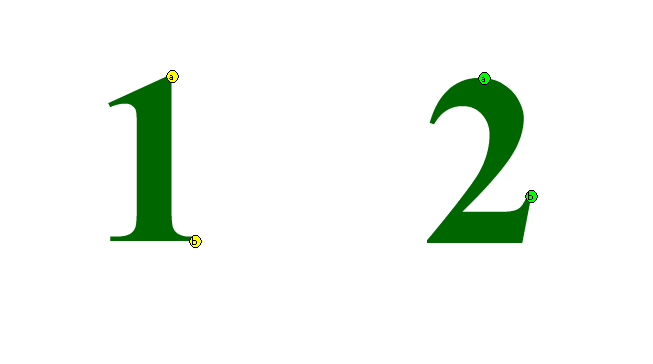

Рисунок 1.25 – Добавление точек подсказки формы в первом и последнем кадрах

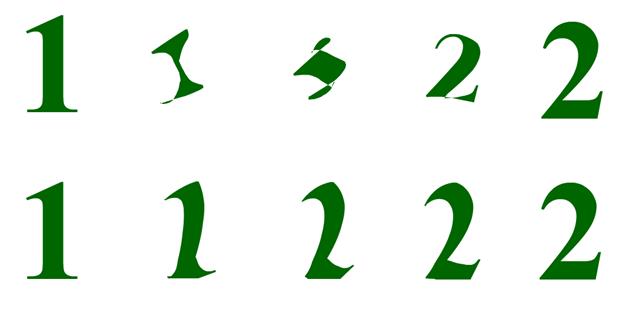

Рисунок 1.26 – Изменение проигрывания анимации без учета и с учетом точек подсказки формы
