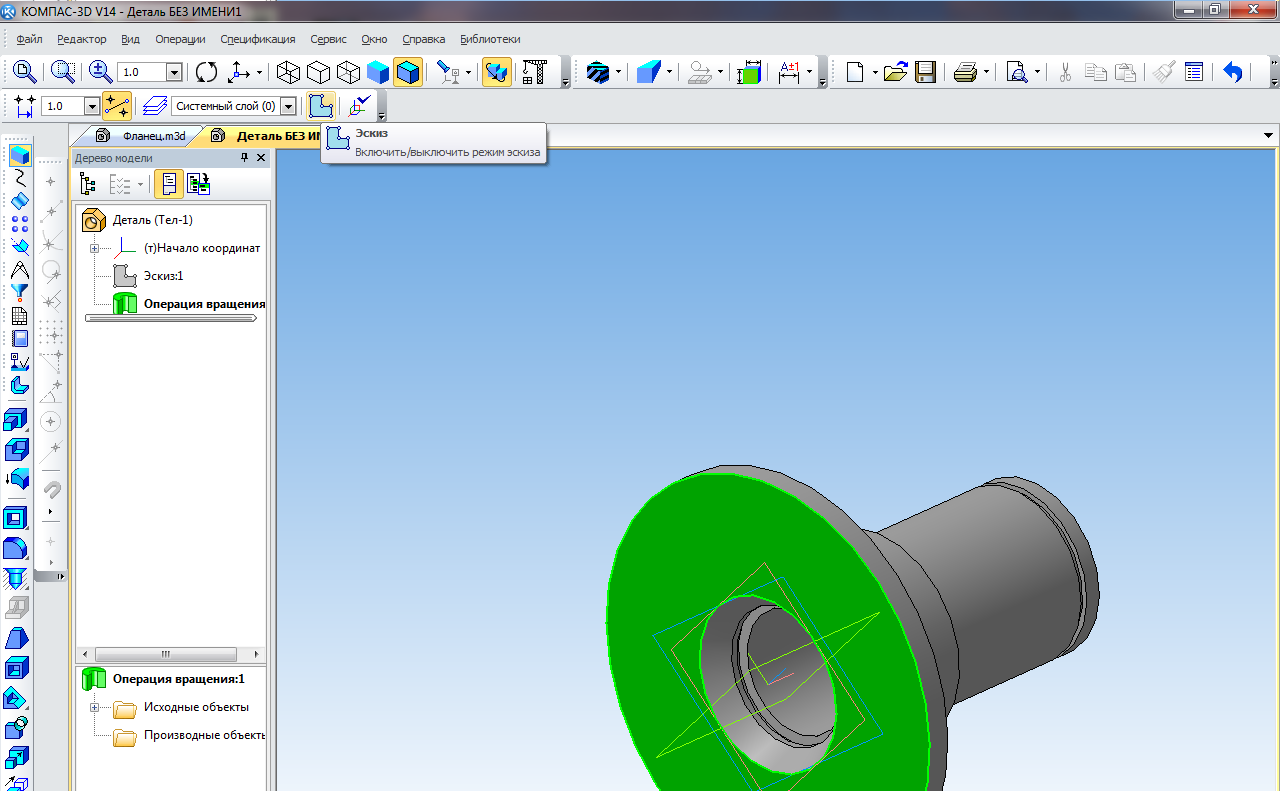

1. Выбираем нижнею грань построенного тела вращения, она должна подсветится зеленным, чтобы позже на ней произвести эскизное рисование (рис. 1.4.).
Рис. 1.4 Выбор плоскости для черчения отверстии.

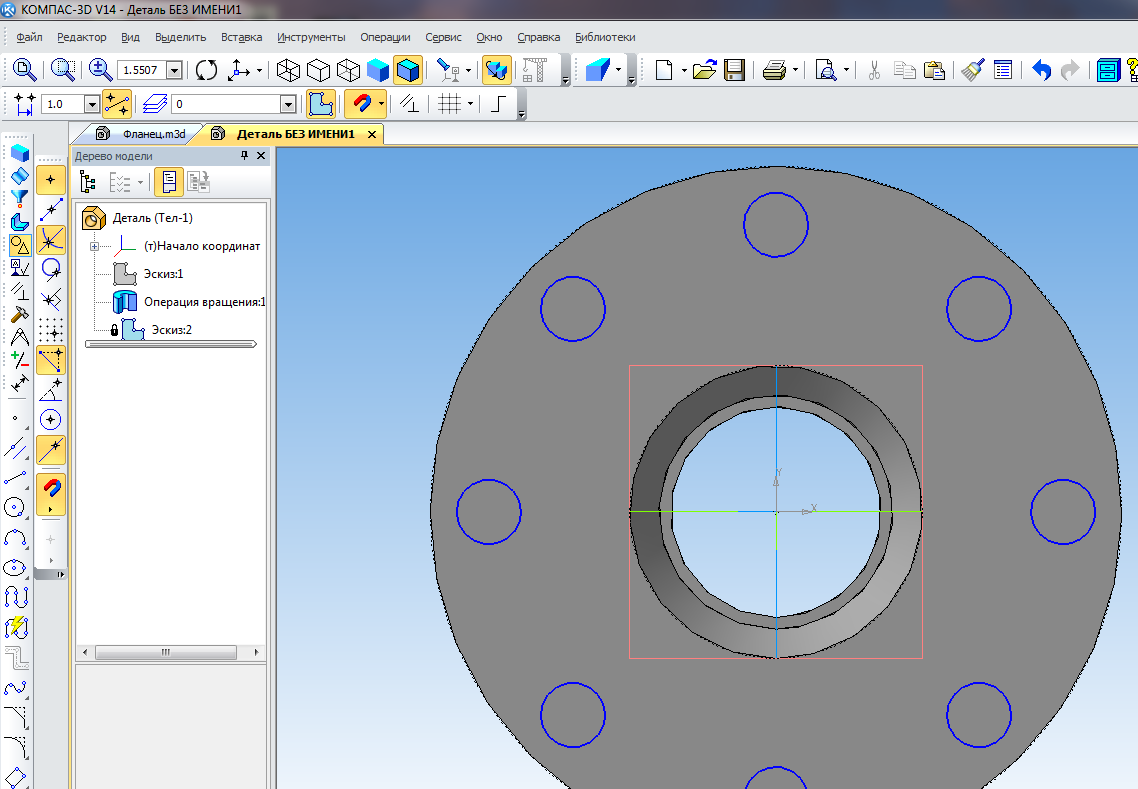

2. При помощи команды Эскизна нижнейграни детали чертим 8 одинаковых окружностей равноудаленных о центра нижней грани (рис. 1.5.).
Рис. 1.5 Начерченные отверстия на плоскости.

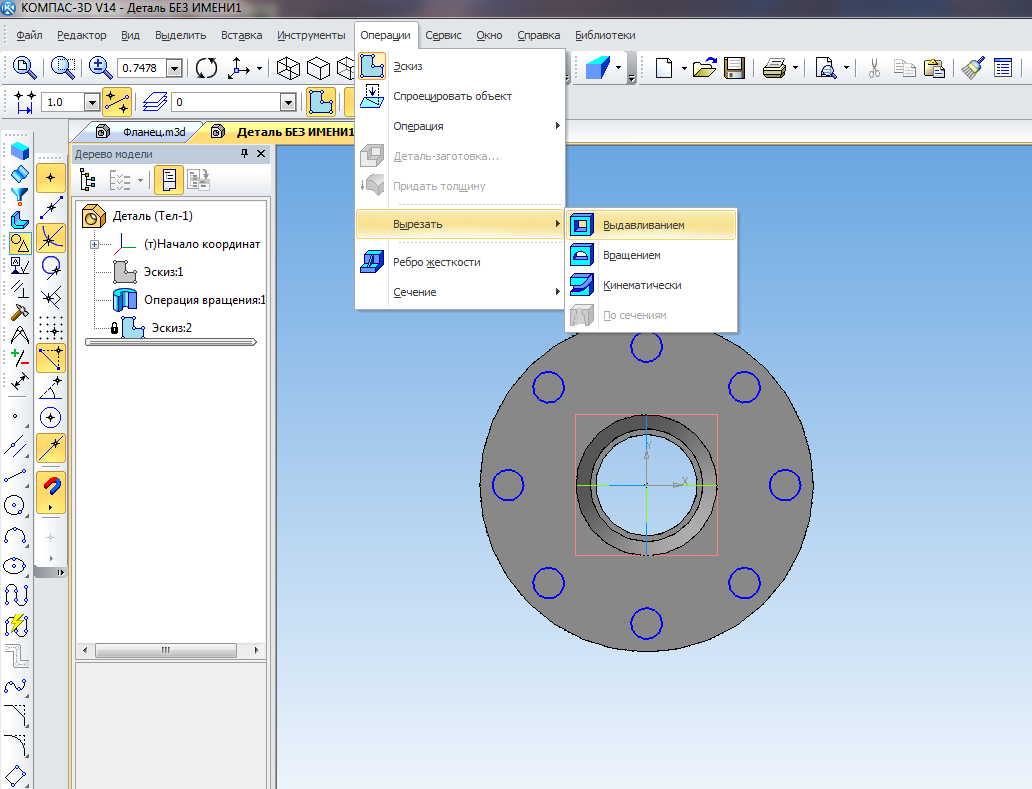

3. Выбираем команду Операции/Вырезать/Выдавливанием в итоге получим 8 сквозных отверстии равномерно расположенных по контуру детали (рис. 1.6.).
Рис. 1.6 Применение операции Выдавливание.

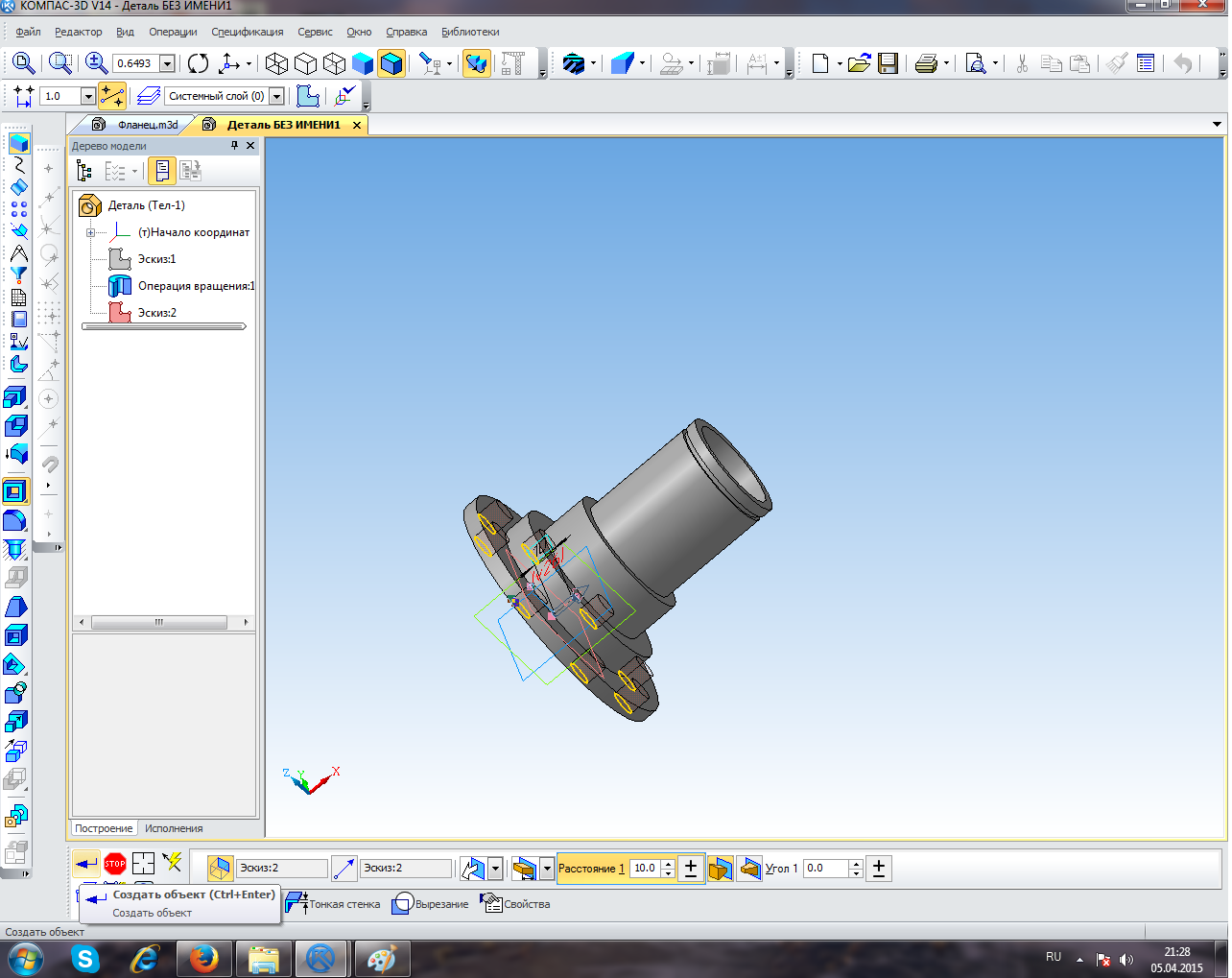

4. Завершаем получение отверстий командой Создать объект в нижней части программы (рис.1.7).
Рис. 1.7 Полученные выдавливание 8 отверстии.
Для создания фасок на детали используем следующие команды и операции:

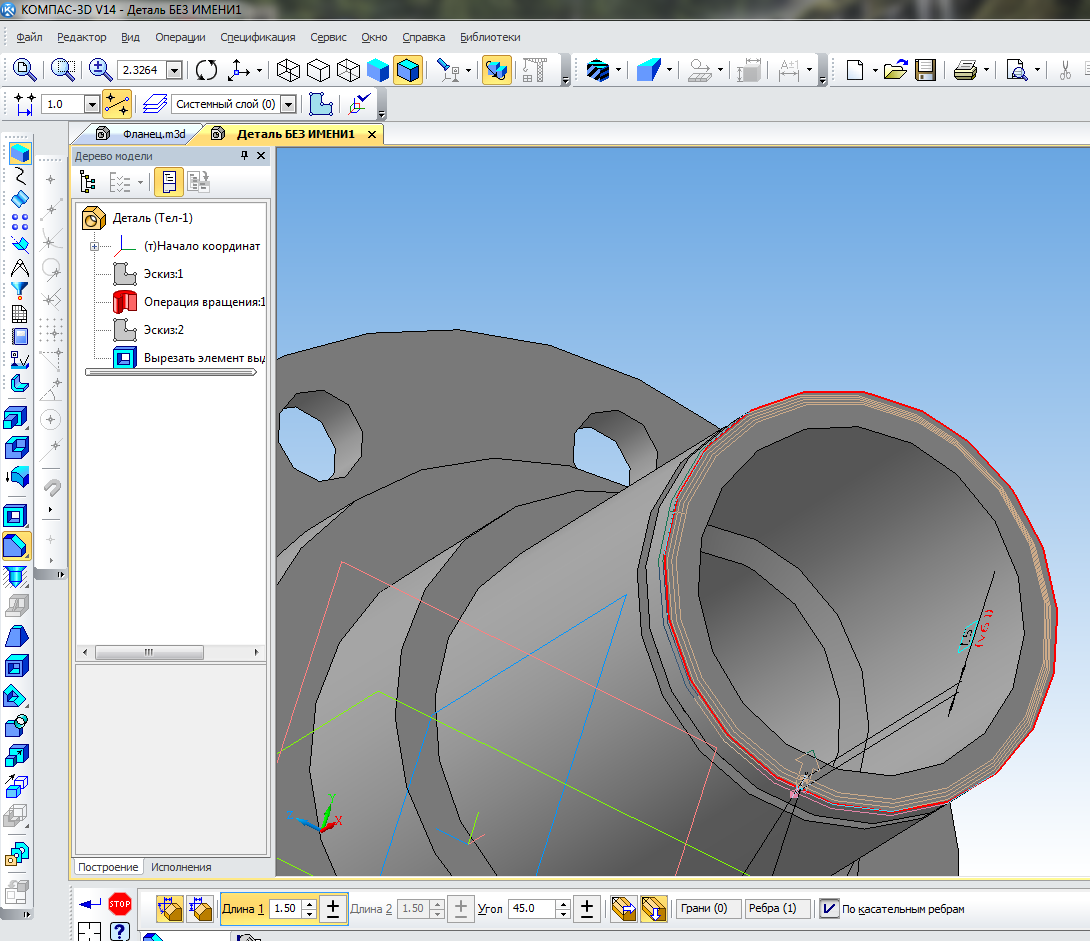

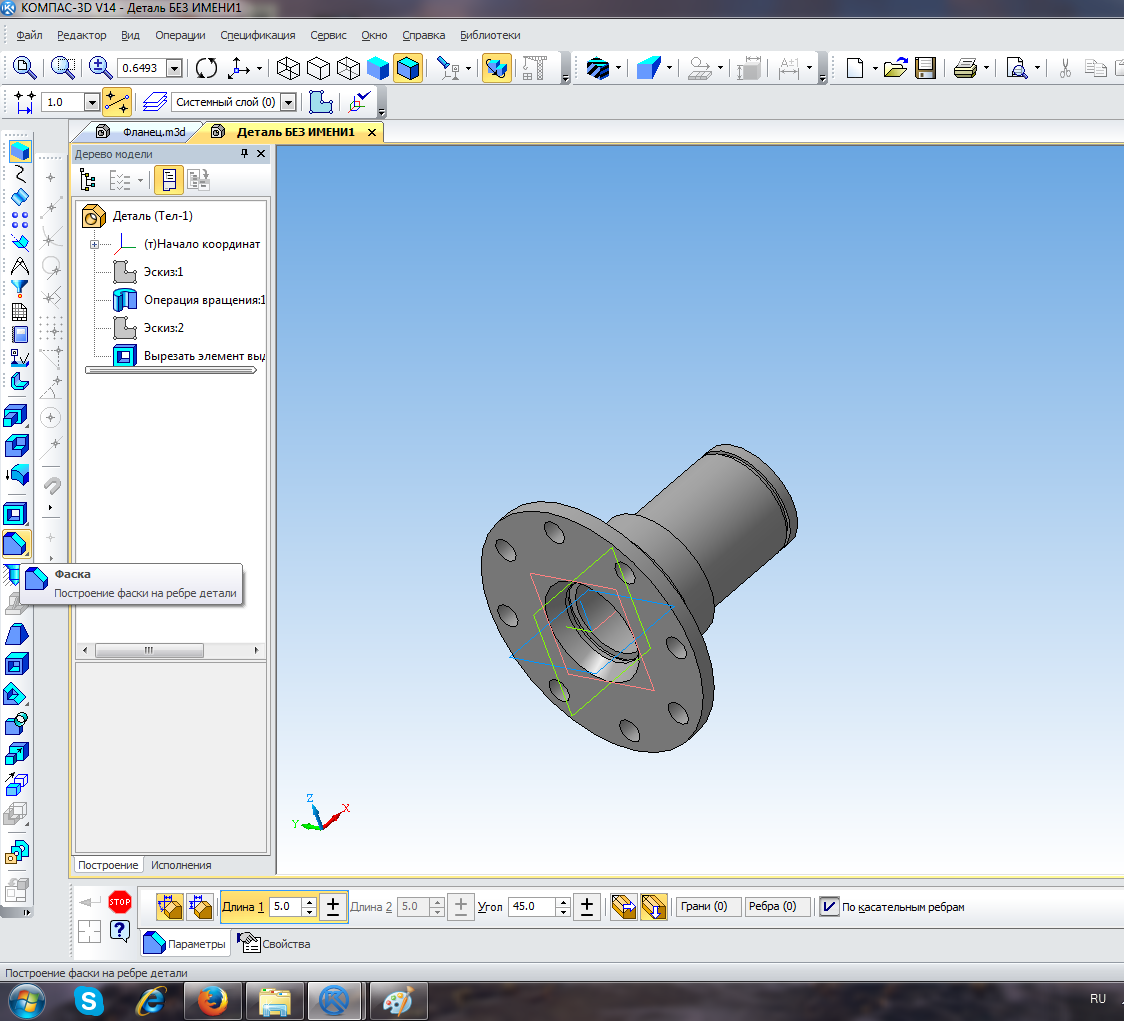

1. Выбираем на панели инструментов Команду Фаска (Построение фаски на ребре детали) вводим требуемое расстояние на которой находится фаска и выполняем построение (рис.1.8.).
Рис. 1.8 Построение фаски на ребре детали.

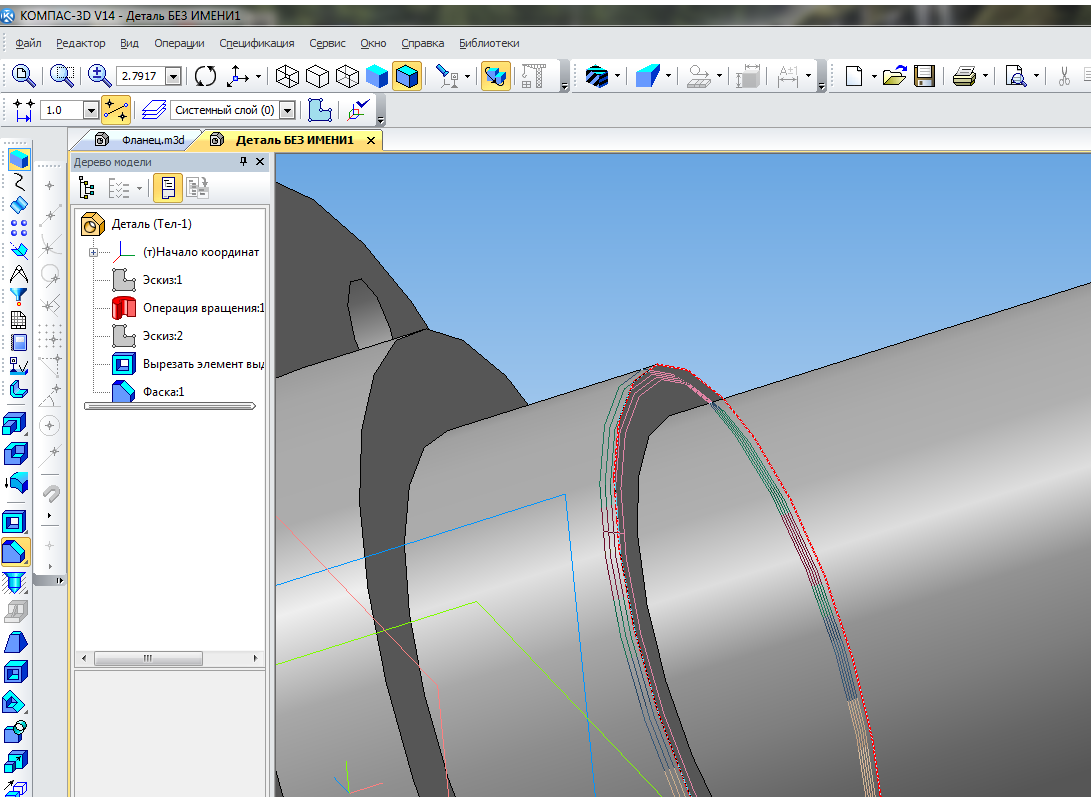

2. Создаем фаски на двух цилиндрических ступенях детали последовательно Фаска1 и Фаска2 (рис.1.9.) и (рис.1.10).
Рис. 1.9 Создание фаски на первой ступени детали.
Рис. 1.10 Создание фаски на второй ступени детали

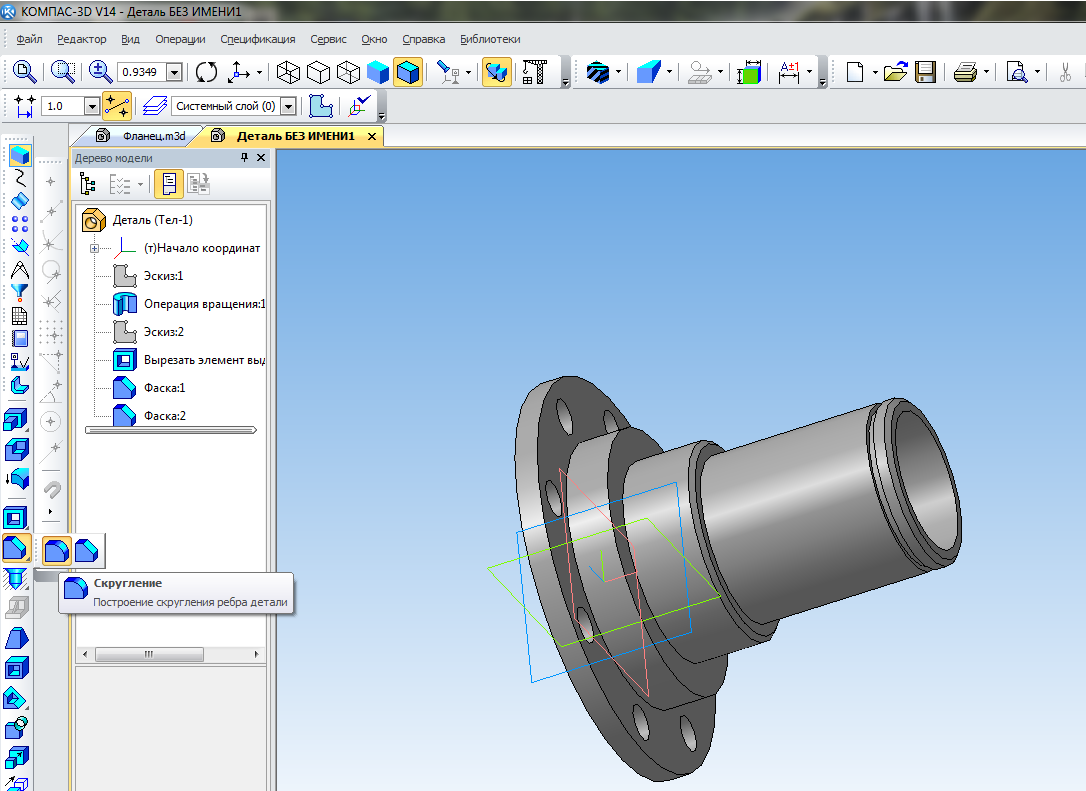

3. Выбираем на панели инструментов операции Скругления(скругление ребер детали) при помощи операции выполняем скругление ребер фасок (рис.1.11).
Рис. 1.11 Создание скругления детали R=1.
