Создание трёхмерной модели детали.


Дата добавления: 2015-08-06; просмотров: 739; Нарушение авторских прав


Для построения трёхмерной модели детали "Втулка" запускаем программу " КОМПАС V14" . В открывшемся окне выбираем команду Файл/Новая 3D модель.В результате появляется рабочая область с плоскостями проекций «Вид спереди», «Вид слева» и «Вид сверху».

Для создания эскиза выполним следующие действия:

1. Выбираем плоскость «X-Y», после этого плоскость будет расположена перпендикулярно направлению взгляда и на ней можно строить эскизы, на основе которых будут выполнены операции 3D-моделирования. На панели инструментов находим кнопку Эскиз (включить\выключитьрежим эскиза) щелчкоммыши включаем ее.

2. При помощи Панели геометриистроим контур необходимой детали Фланец симметрично оси координат, на необходимом расстоянии от центра координат, выдерживая необходимые размеры(рис. 1.1).

Рис. 1.1 Построение исходного контура детали.

Для создания контура 3-D модели детали выполняем следующие действия:

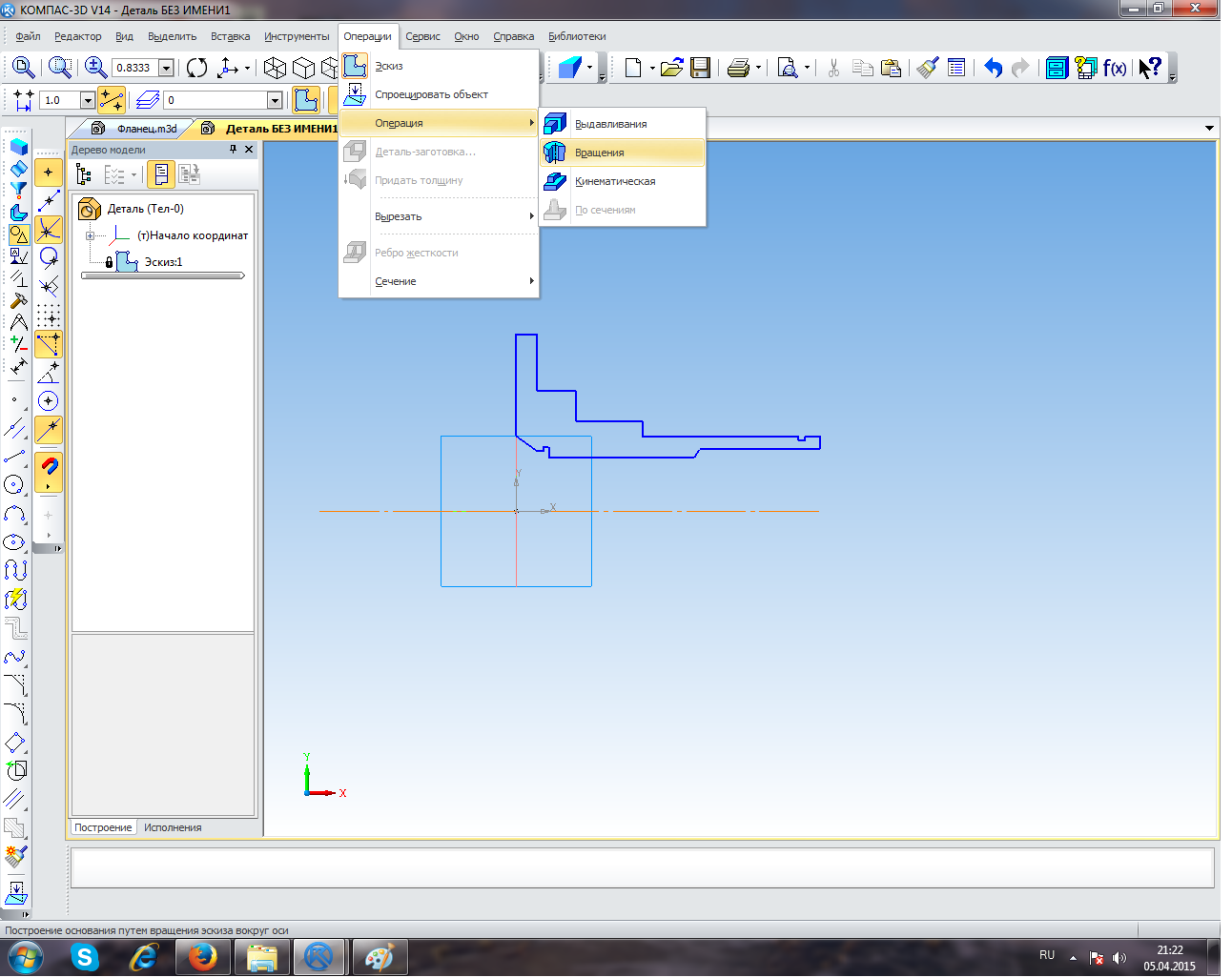

1. Выбираем команду Операций/Вращение(рис.1.2).

Рис. 1.2 Применение операции Вращения для заданной детали.

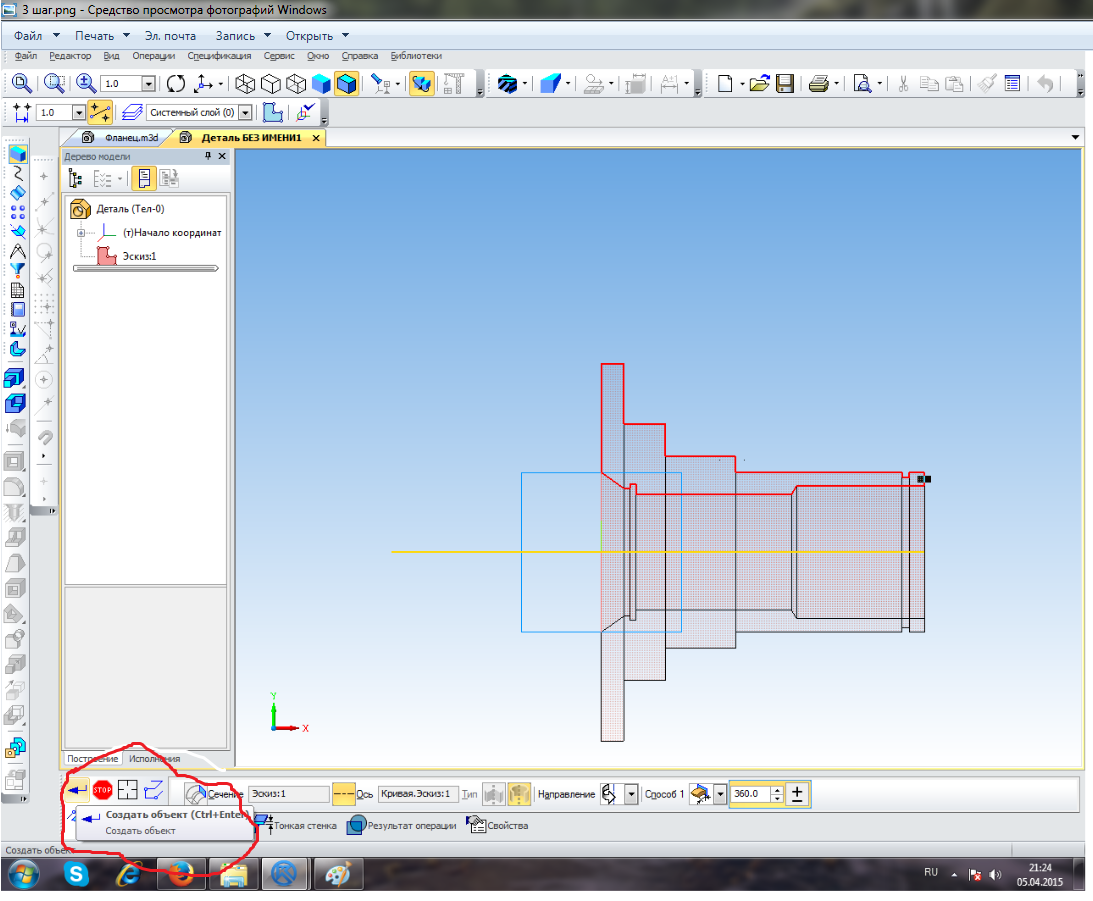

2. В нижней части экрана находим команду Создать объекти щелчком мыши выполняем эту команду. В итоге получаем тело вращения детали (рис. 1.3.).

Рис. 1.3 Создание тела вращения, детали Фланец.
