Автоматизация технологической подготовки производства: создание технологического процесса изготовления детали «Фланец».

Система Техно-Про обеспечивает проектирование операционной технологии, включая операции: заготовительные; механической и термической обработки; нанесения покрытий, слесарные, технического контроля, сборки, штамповки, сварки и любые другие. Система формирует операционные, маршрутно-операционные и маршрутные технологические карты, карты контроля, ведомости оснастки, материалов и комплектующих, титульные листы и другие технологические документы.

При проектировании ТП технолог оперирует знакомыми ему понятиями – Спецификация, Деталь, Операции, Переходы, Оснащение, Таблицы, Карты, Эскизы, Комментарии. Заполняя сведения о детали, можно вводить с клавиатуры или считывать с электронного чертежа: наименование, обозначение детали, материал, профиль и размеры заготовки, другие сведения.

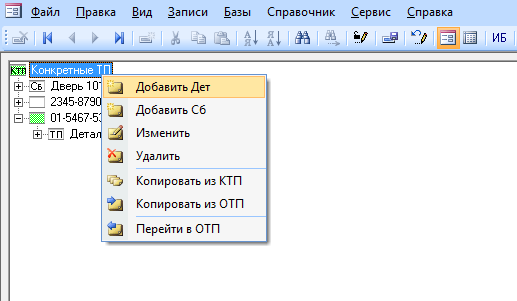

Для формирования конкретного технологического процесса для изготовления детали "Втулка" запускаем программу «ТехноПро». В открывшемся диалоговом окне Основное меню выбираем вкладку Конкретные Тех. Процессы.Затем щёлкаем правой кнопкой мыши по вкладке Конкретные Тех. Процессыи в открывшемся окне выбираем Добавить Деталь (рис. 2.1).

Рис. 2.1 Добавление новой детали.

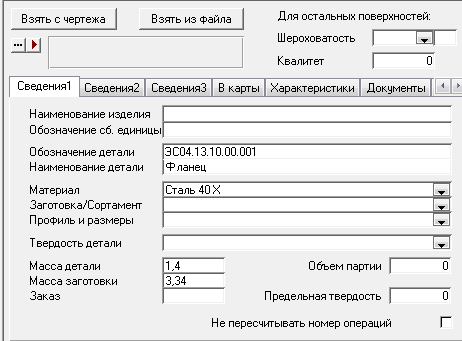

Далее в открывшемся окне заполняем общие сведения о детали: обозначение детали, наименование детали, материал детали, масса детали (рис. 2.2).

Рис. 2.2 Заполнение сведений о детали.

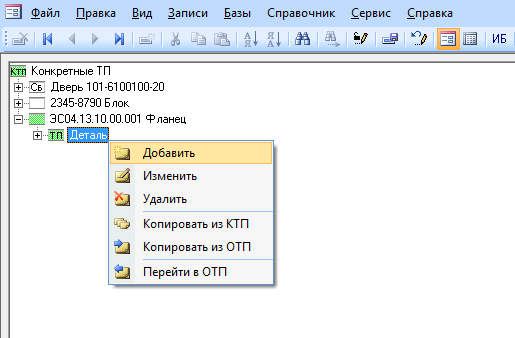

Для добавления операции щелкаем правой кнопкой мыши по появившейся вкладке Деталь и выбираем Добавить (рис. 2.3).

Рис. 2.3 Добавление операции.

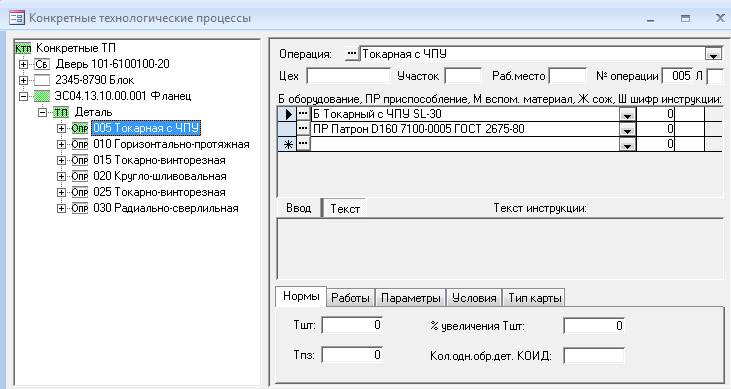

Далее в открывшемся окне заполняем необходимые сведения об операции: наименование операции, оборудование, мерительный инструмент, инструкцию по закреплению (рис. 2.4).

Рис. 2.4 Заполнение сведений об операции.

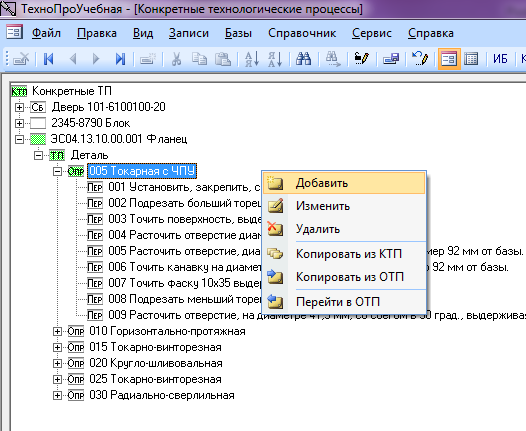

Для добавления перехода в операцию щелкаем правой кнопкой мыши по появившейся вкладке Операцияи выбираем Добавить (рис. 2.5).

Рис. 2.5 Добавление перехода в операцию.

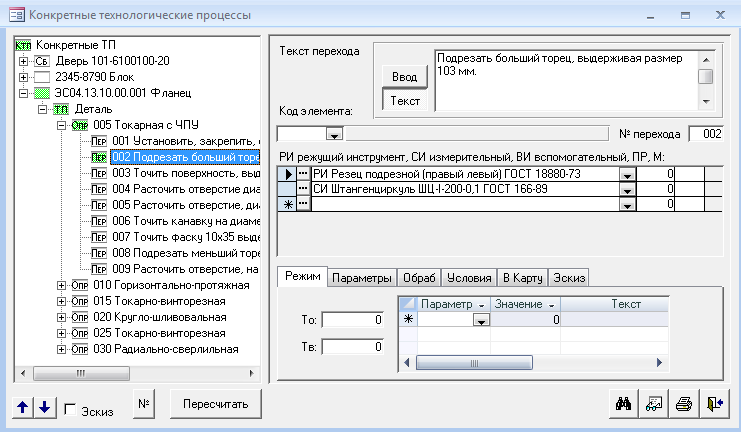

Далее в открывшемся окне заполняем необходимые сведения о переходе: текст перехода, режущий инструмент, мерительный инструмент, назначаем режимы резания (рис. 2.6).

Рис. 2.6 Заполнение сведений о переходе.

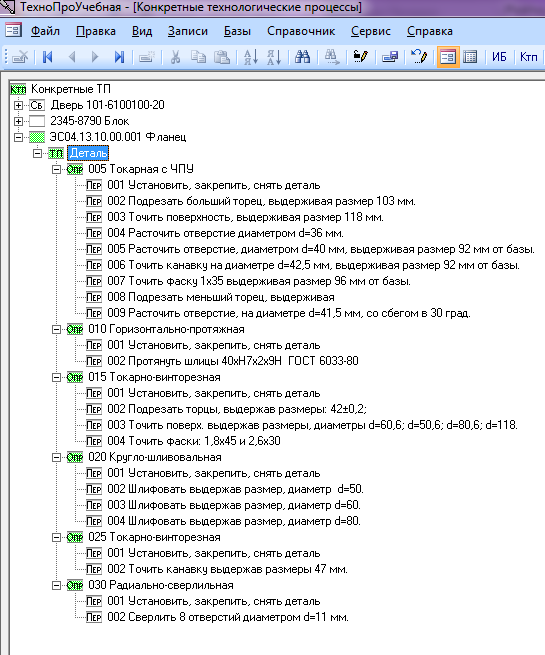

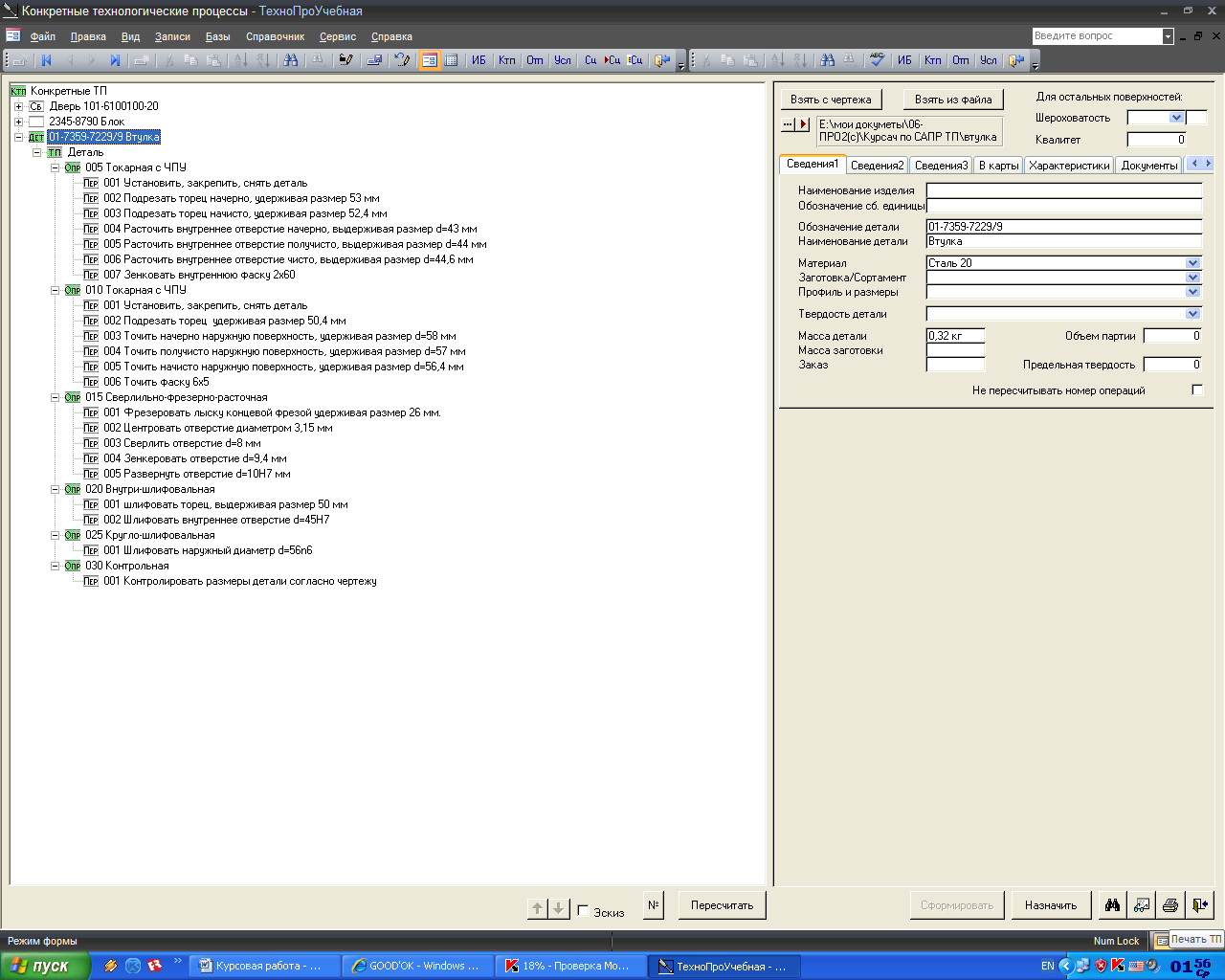

В итоге, получаем конкретно нужный нам сформированый ТП, где отражены все основные операции и переходы, которые необходимо выдержать. (рис. 2.7.).

Рис. 2.7. Сформированный технологический процесс.

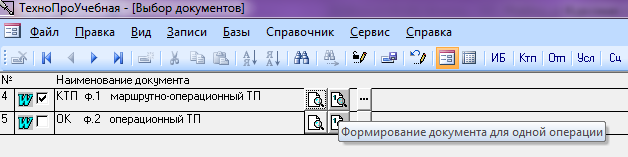

После того, как весь тех. процесс сформирован выбираем «печать ТП» , в открывшемся диалоговом окне выбираем тип документации и нажимаем «Формирование документа», что позволяет нам получить МК И ОК в формате Microsoft Word.(рис. 2.8.).

Рис. 2.8. Формирование документа.
