Назначение материала объекту

Загрузка материала с палитры выполняется перетаскиванием его пиктограммы мышью в окно чертежа или в верхнюю часть окна обозревателя материалов в область «Материалы в документах».

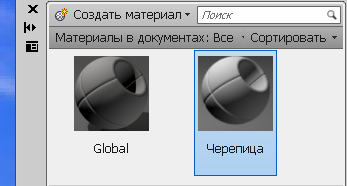

После загрузки материалов в чертёж они становятся доступными для использования в объектах. Пиктограммы загруженных материалов отображаются в верхней части на внутренней панели «Материалы в документах» окна «Обозреватель материалов»,

откуда дальше их можно перетаскивать на объекты чертежа (каждой такой операцией материал присваивается объекту, заменяя предыдущий). Можно перетаскивать материал на объект и прямо из библиотеки материалов в нижней части окна обозревателя материалов.

Примечание: Загруженный материал можно также присвоить выбранному в чертеже объекту:

с помощью немодального окна «Свойства» (редактированием значения параметра «Материал»)

или

с помощью пункта «Назначить выбранным объектам» контекстного меню значкаматериала в обозревателе материалов.

3.4.3 Элементы окна обозревателя материалов

Разберём элементы палитры «Обозреватель материалов»рис. б выше

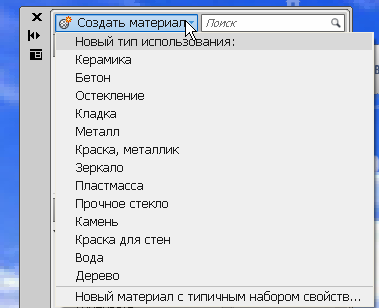

1.Меню «Создать материал» в верхней части окна

Требуется выбрать категорию материала, в которой будет создаваться новый материал.

Каждая категория вносит в материал начальные его особенности, которые характерны для своей группы.

После выбора категории вызывается окно редактора материалов для продолжения процесса создания материала. См. рис «а» выше.

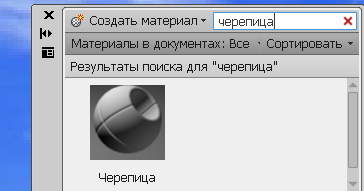

2.Правее от меню «Создать материал» находится поле «Поиск», в котором следует вводить имя материала, которое присутствует в документе.

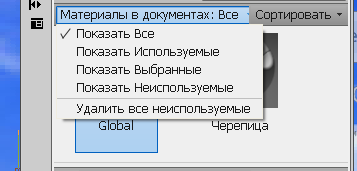

3.Меню «Материалы в документах» предназначено для управления выводом значков и наименований материалов, перенесённых в чертёж.

4.Меню «Сортировать» предназначено для сортировки списка загруженных материалов.

5. Размеры растровых образцов материалов, как в верхней, так и в нижней части окна, можно менять с помощью расположенной в правом нижнем углу окна шкалы кнопки «Размер образца

Передвигая движок вправо, мы увеличиваем размер образца.

6. Формой списка образцов и их названий (таблица, список или текст) можно управлять с помощью кнопки , расположенной в низу окна.

7.С помощью кнопки можно скрыть или показать дерево библиотек материалов.

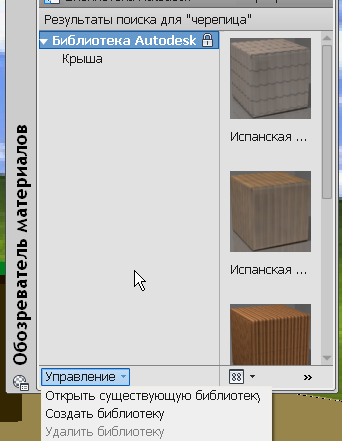

8.С помощью меню «Управление» в нижней части окна обозревателя материалов

можно открыть или создать другую библиотеку материалов (файл с расширением adsklib).
