Поиск в библиотеке Autodesk материала «Кирпич обычный»

Пусть нам требуется назначить стенам проекта материал– кирпич обычный.

Выполните:

вкладка «Визуализация» –> «Материалы» –> «Обозреватель материалов»

Откроется палитра «Обозреватель материалов» (Рис. б выше)

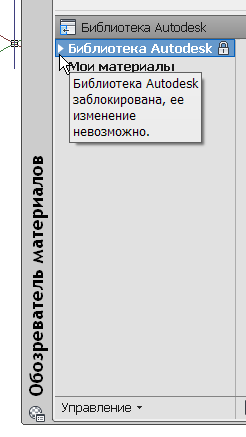

2.Откройте в средней части палитры меню «Библиотека Autodesk».

Найдите в меню группу:

«Кладка» –> «Кирпич»,

а затем после сортировки значков по имени выделите в списке справа в коллекции материала из первого столбца с наименованием «Обычный».

3.На вкладке «Вид» на панели «Визуальные стили» найдите значок со списком («Материалы/структуры откл.») и выберите в списке значение «Материалы/Текстуры вкл.», отображаемое значком .

4.На вкладке «Вид» на панели «Визуальные стили» установите визуальный стиль «Реалистичный».

5.Выделите стены проекта.

6.Перетащите значок материала, «Кирпич обыкновенный» , на выделенные стены коттеджа.

С этого момента в списке материалов, примененных в данном проекте, появится только что выбранный материал (в области «Материалы в документах:» в верхней части палитры «Обозреватель материалов»).

Наложить на материал рисунок и придать ему свойства (прозрачность, выпуклость и т.д.) можно с помощью средств редактирования материала.

3.4.4 Редактирование материалов

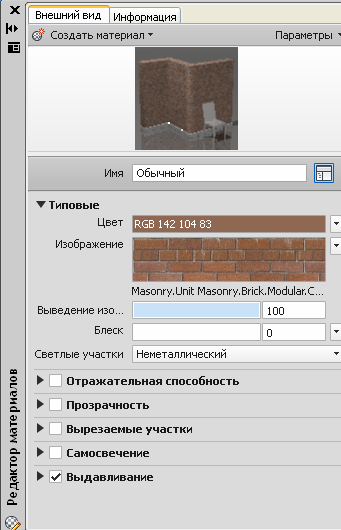

Окно редактора материалов предназначено для создания новых материалов по какому-то прототипу (базовому материалу) или для редактирования уже существующих материалов.

На внутренних вкладках этого окна расположено большое количество инструментов дополнительного преобразования: «Типовые», «Отражательная способность», «Прозрачность», «Вырезаемые участки», «Самосвечение», «Выдавливание». Однако состав вкладок не постоянен и зависит от выбранного базового материала и его категории.

Редактировать можно только те материалы, которые загружены в чертёж.

Для выбора материала следует выполнить двойной щелчок мышью на изображении в обозревателе материалов. После этого материал загрузится в окно редактора материалов и будет готов к изменению параметров.

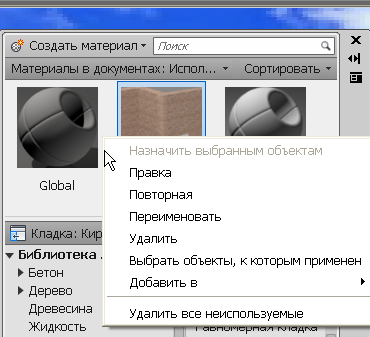

Для редактирования, переименования и удаления материалов можно использовать контекстное меню значка материала в обозревателе материалов.

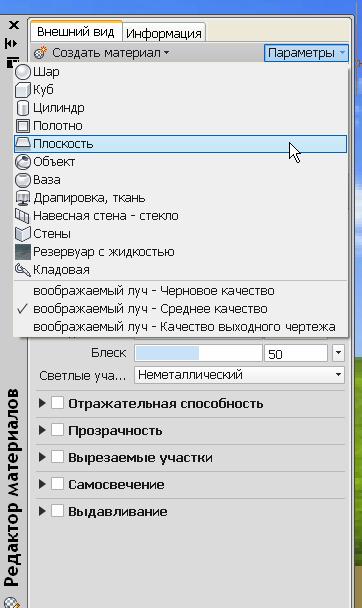

Внешний вид материала можно оценивать на объектах разной формы и разных свойств. Для выбора формы в верхней вкладке редактора материалов имеется меню «Параметры».

Кроме формы объекта, четыре последних пункта меню связаны с качеством применяемого при просмотре освещения.

Пользователь имеет возможность модифицировать материал, начиная с цвета и заканчивая процедурной картой выдавливания. Шаги редактирования материала автоматически сохраняются и отражаются в обозревателе материалов.
