Установленная на вагонах 81-760/761 системапредназначена для автоматического обнаружения, ликвидации и контроля за эффективностью тушения пожаров в отсеках и пожароопасных местах вагонов.
Защищаемыми объемами вагонов являются:
· аппаратный отсек (вагон 81-760);
· шкаф электрический (вагон 81-761);
· аккумуляторная батарея;
- блок распределительного устройства (БРУ).
Система включает в себя:
1.Центральный блок контроля и индикации (ЦБКИ). Размещен на ПМД.

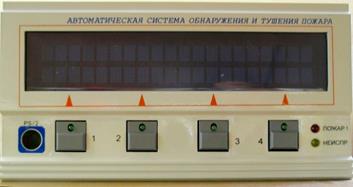

Рис.76 ЦБКИ
Блок предназначен для:
· отображения и выдачи машинисту в виде текстовых сообщений всей поступающей от других компонентов системы информации с определением видов событий и указанием мест их возникновения
· управления пуском ИСТ в автоматическом режиме, а также для выдачи команды на задержку пуска ИСТ в случае необходимости
· хранения информации в энергонезависимой памяти
· проведения работ по тестированию оборудования при наладке системы и проведения технического обслуживания.
На лицевой панели блока ЦБКИ расположены (Рис.76):
· информационное табло для отображения текстовой информации
· индикатор красного цвета «ПОЖАР» сигнализации роста температуры в защищаемых отсеках
· индикатор желтого цвета «НЕИСПР» оповещает о неисправности в работе Системы
· четыре активные кнопки управления
· четыре индикатора активации кнопки управления желтого цвета (ИАКУ)
· разъем «PS/2» для подключения переносного стенда наладки.
