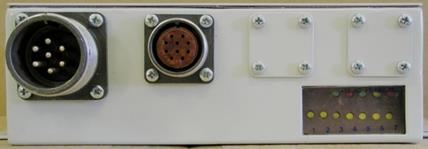

Рис. 77 Промежуточный центральный блок контроля
Блок предназначен для:
· приема и функционального анализа данных от локальных блоков контроля (ЛБК)
· внутрисистемного контроля и тестирования компонентов системы, расположенных на вагоне
· контроля работоспособности линий связи с ЛБК
· защиты компонентов системы от импульсных помех, возникающих в электрической схеме вагона во время движения
· управления процессом тушения в случае нарушения связи с ЦБКИ
· передачи информации на ЦБКИ.
На лицевой панели блока ПЦБК расположены элементы для отображения извещений о текущем состоянии:
· индикатор зеленого цвета сигнализирует о наличии напряжения на ЛБК
· индикатор « АС» красного цвета сигнализации аварии связи с ЛБК
· индикатор « ЦБКИ» желтого цвета связи ПЦБК с ЦБКИ
· индикатор красного цвета - сигнализация отключения цепи питания вагона, в отсеках которого произошло возгорание
· 7 индикаторов желтого цвета - сигнализация активного состояния портов ПЦБК.
