Выключатель быстродействующий предназначен для защиты электрооборудования тягового привода от токов короткого замыкания. Отсек снабжен вентиляционной решеткой для доступа воздуха

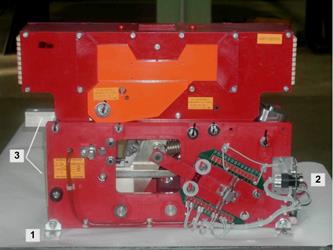

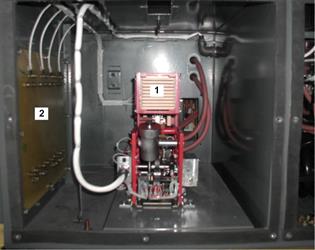

Рис.21 Расположение в отсеке Рис.22 Выключатель
Выключатель является расцепителем максимального тока прямого действия, не содержащего каких-либо электронных цепей управления. Включение выключателя производится путем подачи управляющего напряжения по определенному алгоритму на его катушку.
Для формирования этого алгоритма служит панель управления выключателем, которая по командам БУТП-2 обеспечивает:
· формирование включающего импульса напряжения катушки;
· перевод ВБ в режим электрического удержания с током 5% от тока замыкания;
· выключение ВБ путем прерывания тока удержания.
Выключатель быстродействующий закреплен в стальном сварном каркасе при помощи 4-х болтов и двух поддерживающих изолированных шпилек. Два круглых соединителя служат для передачи сигналов управления выключателем и сигналов вспомогательных контактов ВБ.
Подключение силовых внешних кабелей осуществляется к шинам выключателя.
