Предназначен для гашения электрической энергии торможения, поступающей от тягового привода, когда тяговая сеть не может принимать эту энергию.
Номинальное сопротивление тормозного резистора при температуре - 0,44 Ом. Номинальное (максимальное) напряжение резистора 925в (1200в), максимальная температура нагрева резистивных элементов 700 С, масса резистора - 255 кг.
Рис.23 Общий вид тормозного резистора

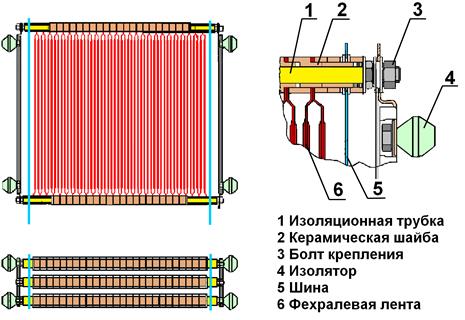

Рис. 24 Конструкция тормозного резистора
Тормозной резистор состоит из трёх секций, соединённых последовательно. Каждая секция состоит из трёх резисторных элементов, соединённых параллельно. Основной частью каждого элемента являются проводящие ленты, соединённые точечной сваркой. Элемент крепится к боковой пластине при помощи двух болтов 3, изолирующих трубок 1 и керамических шайб 2. Каждая секция закреплена на изоляторах 4 по 4 с каждой стороны на боковых крышках корпуса. Внешние кабели подключаются к шинам 5, приваренным к резисторным элементам.
Тормозной резистор охлаждается вентилятором, закрепленным на фланец в конце блока резистора. При работе вентилятор продувает через резистор воздух, который охлаждает его.
Во входном сопле установлена решётка, чтобы предотвратить попадание в вентилятор посторонних предметов. Сопло для выхода охлаждающего воздуха расположено на другом конце резистора и оборудовано защитной решёткой. Вентилятор снабжён датчиком вращения
