Дроссель представляет собой индуктивную катушку, навитую силовым кабелем в отверстия электроизоляционной панели

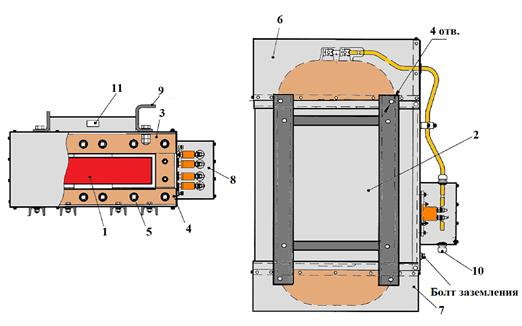

Рис.19 Дроссель сетевого фильтра
Дроссель состоит из медной катушки (1), которая крепится на магнитопроводе бронестержневого типа. Магнитопровод выполнен из шихтованной стали и стянут в пакет уголками (3), (4) и шпильками (5). Кожухи (6) и (7) служат для защиты выступающих за магнитопровод частей катушки от механических повреждений. Для герметизации подвода внешних кабелей имеется клеммная коробка (8). К раме вагона дроссель крепится с помощью скоб (9) четырьмя болтами. Подвод внешних кабелей к клеммам дросселя производится через четыре кабельных ввода (10)
Дроссель сетевого фильтра с естественным охлаждением вместе с конденсатором фильтра составляют фильтр низких частот, который обеспечивает уменьшение колебаний тока, создаваемых силовым инвертором, и следовательно, помех передающихся в контактную сеть, а также защищает тяговое оборудование от бросков напряжения в контактной сети.
