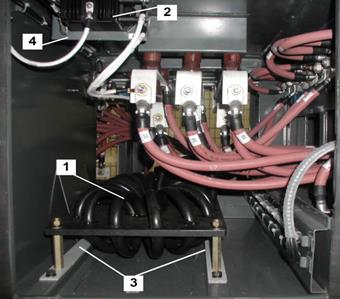

Рис.18 Промежуточный дроссель фильтра
Представляет собой индуктивный дроссель, подавляющий колебания тока, которые могут возникать между конденсатором фильтра Сф и конденсатором фильтра Си , установленном в модуле силового инвертора.
В отсеке расположен промежуточный дроссель фильтра(1) и датчик линейного напряжения ДНUс (2), который измеряет напряжение Uc на конденсаторе сетевого фильтра тягового привода.
Дроссель крепится к днищу отсека при помощи двух крепёжных пластин. Датчик напряжения установлен на скобе (4), расположенной в верхней части отсека. Конденсатор совместно с дросселем составляют LC-фильтр низких частот. Эта цепочка уменьшает колебания тока, создаваемые инвертором и тем самым уменьшают помехи, передающиеся в сеть, а также защищает тяговое оборудование от бросков напряжения в контактной сети.
