Перенос рельефа цветка на тарелку

1. Для того чтобы украсить тарелку предварительно созданным узором откройтефайл 6.Plate.rlfиз директории Samples.

2. Для импорта рельефа цветка нажмите кнопку Загрузить рельеф(Load Relief) из пункта Редактирование рельефа(Relief Tools) в левом меню. Откройте файл 6.Motif.rlfиз директории Samples. Перейдите в окно 2D вида. В открывшемся диалоговом окне Трехмерный шаблон(3D clipart) перейдите на вкладку Масштабирование(Scale) (рис.6.6) и в поле Новый масштаб(New scale) задайте значение 25 %. Нажмите кнопку Применить(Apply).

3. Для получения зеркального отображения контура цветка перейдите на вкладку Повернуть(Rotate) (рис.6.2) и нажмите кнопку Вертикаль(Vertical). Затем нажмите кнопку Применить(Apply).

4. Далее перейдите на вкладку Размер(Size) (рис.6.12) и задайте в поле Высота по Z(Z Range) значение 0,2 мм. Нажмите кнопку Применить(Apply).

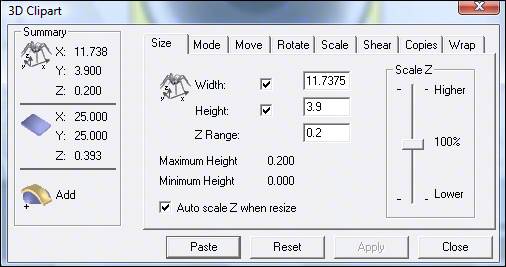

Рис. 6.12 Вкладка Размер в диалоговом окне Трехмерный шаблон

5. В окне 2D видапри помощи мышки переместите контур шаблона в верхнюю среднюю часть тарелки как на рис.6.13. Нажмите кнопку Вставить(Paste)

Рис.6.13. Перенос контура цветка на тарелку

1. Для создания еще одного фрагмента выберите вкладку Повернуть(Rotate) (рис.6.2). В поле Угол поворота(Rotate by angle) задайте значение 120, отключив при этом опцию Вращение вокруг центра(Rotate about centre), затем установите точку вращения Точка вращения(Rotation Point) с координатами X: 12,5 и Y: 12,5. Это центр тарелки, вокруг которого будет вращаться шаблон. Нажмите кнопку Применить(Apply), затем Вставить(Paste).
2. Повторите пункт 6 для создания третьей копии рельефа на тарелке. Нажмите кнопку Закрыть(Close).
3. Перейдите в окно 3D вида для того, чтобы убедиться в правильности выполнения действий. Сравните полученный результат с рис.6.14.

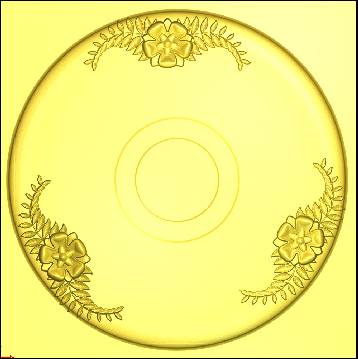

Рис.6.14. Готовый рельеф цветка на тарелке

9. Сохраните готовый рельеф под именем 6.Findesgn.rlf., используя команду Сохранить(Save composite relief) из левого меню Редактирование рельефа(Relief tools).
