Выпрямительные диоды

Рис. 1

Выпрямительные диоды предназначены для преобразования переменного тока в постоянный (пульсирующий).

В качестве материала используют кремний, германий.

Для улучшения отвода тепла в диодах средней и большой мощности к их корпусу приваривают винт.

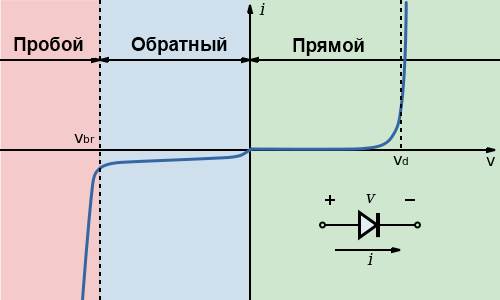

Основной характеристикой диода является вольт-амперная характеристика (ВАХ).

Основными параметрами являются:

– постоянный обратный ток диода, I_обр;

– постоянное обратное напряжение диода;

– постоянный прямой ток диода;

– постоянное прямое напряжение U_np;

– допустимое обратное напряжение U_{обр. max};

– диапазон частот диода;

– пробивное напряжение, U_пр;

– максимально допустимая мощность Р_max, рассеиваемая диодом.

По максимально допустимому выпрямленному значению среднего тока диоды делятся на маломощные I_вп < 0,3А, ср. мощности 0,3 < I_вп.ср. < 10 А, мощные I_вп.ср.>10A.
