Варикапами называют полупроводниковые диоды, действие которых основано на использовании зависимости барьерной емкости р – n перехода от обратного напряжения. Варикапы используются в качестве элемента с электрически управляемой емкостью.
В варикапах изменение обратного напряжения, приложенного к р – n переходу, приводит к изменению барьерной емкости между областями р – n.
Величина барьерной емкости диода Сб может быть определена из формулы:
S – площадь р – n перехода;
; d – ширина перехода,
ε – диэлектрическая проницаемость.

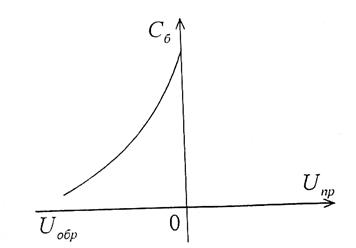

Характеристика варикапа имеет вид:
Рис. 3
Основными параметрами варикапа являются:
– общая ёмкость (ёмкость, измеренная между выводами варикапа при заданном обратном напряжении);
– коэффициент перекрытия емкости
(отношение ёмкостей при двух заданных значениях обратного напряжения на варикапе);
– максимально допустимое постоянное обратное напряжение Uo6p max;
– предельная частота варикапа (значение частоты, на которой реактивная составляющая проводимости варикапа становится равной активной составляющей).
