Из принципиальной схемы (рис. 1) следует применимость формулы (4) на том основании, что в интеграторе имеется RС -цепочка (рис. 2), работающая при аналогичных условиях.
Экспериментальная установка
Установка (рис. 1) включает интегратор на ОУ КP140УД8А (см. приложение 7), генератор Л31 и осциллограф C1-73.
Задание
1. Рассчитайте форму осциллограммы выходного напряжения интегратора при входном напряжении в форме прямоугольных колебаний.
2. Получите экспериментальную осциллограмму для этого случая.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Почему усилители называются операционными?
2. Какай ОУ называется идеальным?
3. Как обозначается ОУ?
4. Как он устроен?
5. Изобразите структурную схему базового ОУ и назовите основные функциональные узлы.
6. Изобразите принципиальную схему входного каскада ОУ.
7. С какой целью в ОУ используется двуполярное питание?
8. Изобразите принципиальную схему выходного каскада базового ОУ.
9. Какие два режима работы ОУ используются в аналоговых и в импульсных устройствах?
10. В чем заключается эффект кажущейся «земли»?
11. Как влияет параллельная отрицательная обратная связь по напряжению на входное сопротивление ОУ?
12. Какую функцию выполняет резистор R 1 в усилителе-инверторе?
13. Какую функцию выполняет резистор R 2 в усилителе-инверторе?
14. Какие преимущества имеет усилитель на ОУ?
15. Как изменить принципиальную схему усилителя в работе 1, чтобы он стал неинвертирующим?
16. Докажите формулу (7) в работе 1.
17. Изобразите принципиальную схему сумматора-инвертора.
18. Докажите формулу (8) работы 2.
19. Как изменить принципиальную схему сумматора-инвертора, чтобы получить неинвертирующий сумматор?
20. Изобразите принципиальную схему дифференциатора на ОУ.
21. Докажите формулу (4) работы 3.
22. Объясните смысл требования малости выходного напряжения при использовании дифференцирующей цепочки.
23. Какие преимущества имеет использование дифференциатора на ОУ по сравнению с дифференцирующей цепочкой?
24. Объясните, почему ОУ в схеме рис. 1 работы 3 дифференцирует входной сигнал?
25. Для чего используется дифференциатор в импульсной технике?
26. Графически продифференцируйте сигнал треугольной формы.
27. Графически продифференцируйте сигнал прямоугольной формы.
ПРИЛОЖЕНИЕ 1
СТРУКТУРНАЯ СХЕМА ОПЕРАЦИОННОГО УСИЛИТЕЛЯ [3]

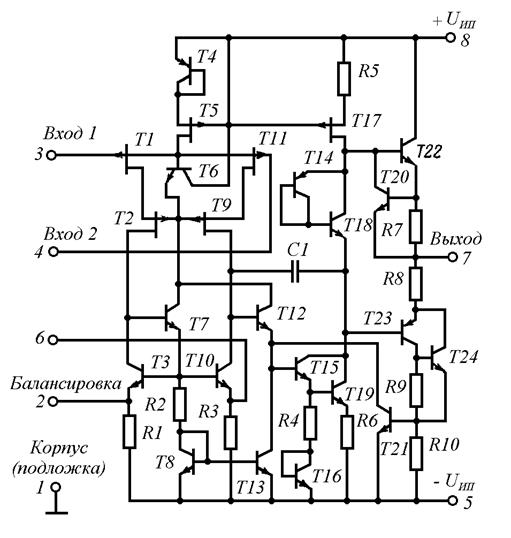

ПРИНЦИПИАЛЬНАЯ СХЕМА ОУ К140УД8 [3]
ПРИЛОЖЕНИЕ 3
СХЕМА ВКЛЮЧЕНИЯ ОПЕРАЦИОННОГО УСИЛИТЕЛЯ [3]
ПРИЛОЖЕНИЕ 4
ЦОКОЛЕВКА МИКРОСХЕМЫ [7]
1 – подложка микросхемы, 2, 6 – балансировка, 3 – инвертирующий вход,
4 – неинвертирующий вход, 5 – питание – 15 В , 8 – питание + 15 В, 7 – выход.
ПРИЛОЖЕНИЕ 5
МАРКИРОВКА МИКРОСХЕМЫ [7]
К – микросхема широкого применения;
Р – в прямоугольном пластмассовом корпусе;
1 – полупроводниковая
40 – номер серии;
УД – усилитель дифференциальный;
8 – вариант микросхемы в серии;
А – вариант значений параметров микросхемы.
ПРИЛОЖЕНИЕ 6

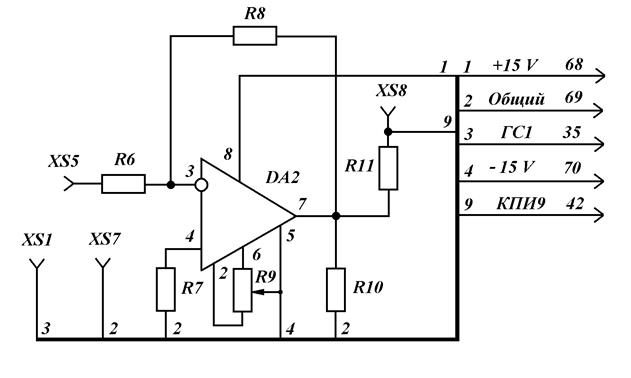

СХЕМА СМЕННОГО УСТРОЙСТВА 1 (УС-1) СТЕНДА К-32 [2]
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ УС-1 [2]
Обозначение
Наименование
Кол-во
DA2
Микросхема КР140УД8А
Резисторы
R6, R7
МЛТ-0,25 – 2,2 кW ± 10 %
R8
МЛТ-0,25 – 10 кW ± 10 %
R9
СП3-38г-10 кW
R10
МЛТ-0,25 – 2,2 кW ±10 %
R11
МЛТ-0,25 – 200 W ± 10 %
ПРИЛОЖЕНИЕ 7

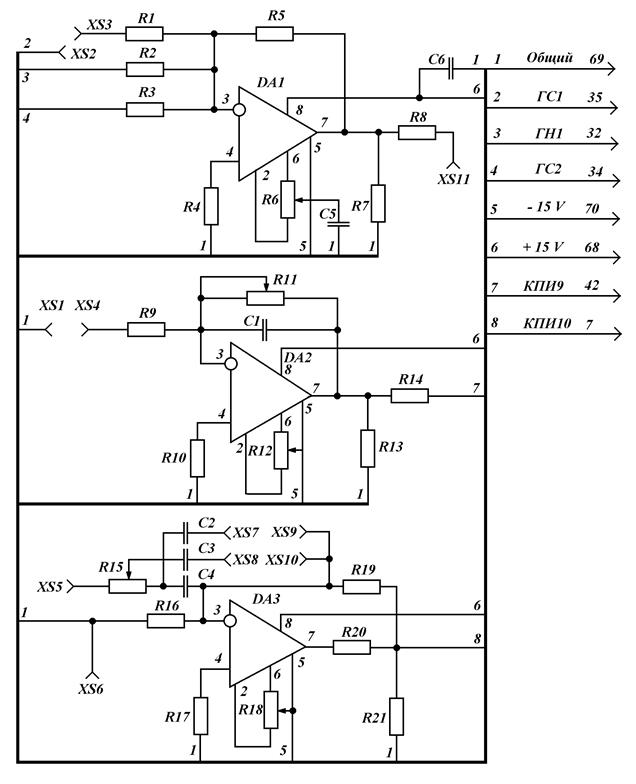

СХЕМА СМЕННОГО УСТРОЙСТВА 9 (УС-9) СТЕНДА К-32 [2]
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ УС-9 [2]
Обозначение
Наименование
Количество
DA1 … DA3
Микросхема КР140УД8А
Конденсаторы
С1
К73-17-250V – 0,47 mF ±10 %
С2 … С4
К73-17-250V – 0,1 mF ±10 %
С5, С6
К10-7В-Н90- 0,068 mF ±20%
Резисторы
R1 … R3
МЛТ-0,25 – 3 кW ± 10 %
R4
МЛТ-0,25 – 1 кW ± 10 %
R5
МЛТ-0,25 – 10 кW ± 10 %
R6
СП3-38Г-10 кW
R7
МЛТ-0,25 – 5,1 кW ± 10 %
R8
МЛТ-0,25 – 200 W ± 10 %
R9, R10
МЛТ-0,25 – 2 кW ± 10 %
R11
СП3-38Г-22 кW
R12
СП3-38Г-10 кW
R13
МЛТ-0,25 – 5,1 кW ± 10 %
R14
МЛТ-0,25 – 200 W ± 10 %
R15
СП3-38Г-4,7 кW
R16
МЛТ-0,25 – 4,7 W ± 10 %
R17
МЛТ-0,25 – 2 кW ± 10 %
R18
СП3-38Г-10 кW
R19
МЛТ-0,25 – 10 кW ± 10 %
R20
МЛТ-0,25 – 200 W ± 10 %
R21
МЛТ-0,25 – 2 кW ± 10 %
ПРИЛОЖЕНИЕ 8
ЛИЦЕВАЯ ПАНЕЛЬ СТЕНДА К-32 [1]
(выписка из альбома 1)
Указанные на панели надписи означают:
BнК – внешняя команда, означает соединение соответствующей цепи с гнездом, расположенным на передней панели.
ВСв – внутренняя связь, означает соединение соответствующей цепи с входным разъемом Х4 блока управления комплекта.
ВХ1 – вход 1.
ВХ2 – вход 2.
ГН1 – генератор напряжения постоянного тока первый.
ГН2 – генератор напряжения постоянного тока второй.
ГС1 – генератор сигналов первый.
ГС2 – генератор сигналов второй.
КВТ – коммутатор внешних устройств.
КОММУТ – коммутатор.
ПРОГРАММАТОР СИ – программатор серии импульсов.
ФВ – фазовращатель.
