Интегратор (на рис. 1 в пунктирном прямоугольнике) состоит из ОУ, резистора R на его входе и конденсатора С в качестве цепи параллельной отрицательной обратной связи по напряжению.
Рис. 1. Схема экспериментальной установки
Теория
2.1. Интегрирующая RC-цепочка
Для цепочки (рис. 2) имеем
. (1)
По закону Ома:
. (2)
Полагая
, (3)
получаем:
. (4)

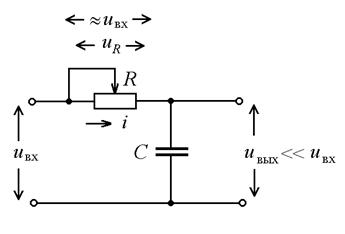

Рис. 2. Интегрирующая RC-цепочка
