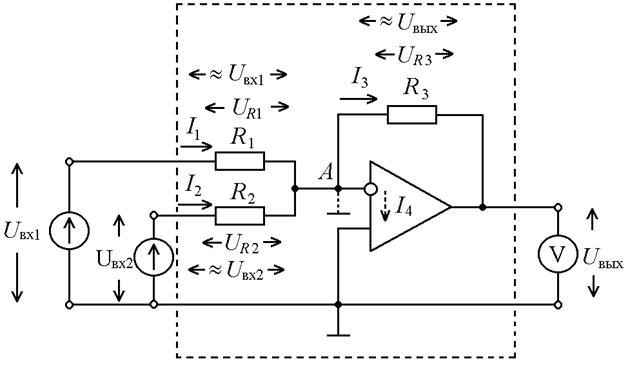

Сумматор-инвертор (на рис. 1 в пунктирном прямоугольнике) состоит из ОУ и резисторов R1, R2 на входе и R3 в качестве цепи параллельной отрицательной обратной связи по напряжению.
Рис. 2. Схема экспериментальной установки
Теория
Из принципиальной схемы (рис. 1) для точки А по правилу Кирхгофа имеем:
. (1)
По закону Ома:
, (2)
, (3)
. (4)
Для активного режима ОУ на основёании эффекта кажущейся «земли»:
, (5)
, (6)
. (7)
Пренебрегая входным током ОУ I4, из равенства (1) с учетом формул (2) – (7) получаем при
:
. (8)
