Усилитель-инвертор (на рис. 1 в пунктирном прямоугольнике) состоит из ОУ и двух резисторов: R1, определяющего входное сопротивление, и R2 в качестве цепи параллельной обратной связи по напряжению, отрицательной по знаку, вследствие использования инвертирующего входа.

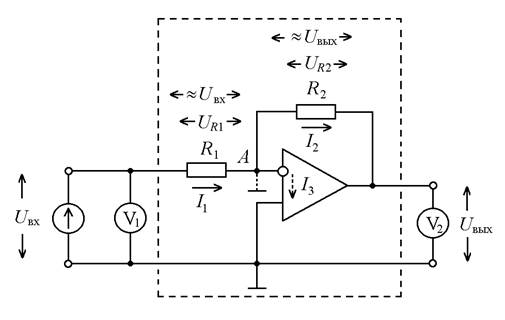

Рис. 1. Схема экспериментальной установки
Теория
Из принципиальной схемы (рис. 1) для точки А по правилу Кирхгофа имеем:
. (1)
По закону Ома:
, (2)
. (3)
Для активного режима ОУ на основании эффекта кажущейся «земли»:
, (4)
. (5)
Пренебрегая входным током ОУ
, из равенства (1) с учетом (2) - (5) получаем:
, (6)
откуда следует:
. (7)
