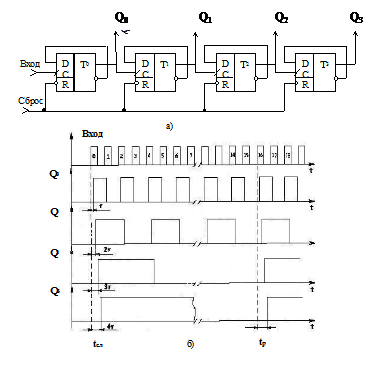

Сравнение двух рассмотренных выше схем двоичных счетчиков показывает, что для перехода от режима суммирования к режиму вычитания необходимо вход 2, 3, …, n-го триггера переключить от инверсного к прямому выходу предыдущего триггера. Поэтому для построения схемы реверсивного счетчика между его разрядами достаточно включить одну из приведенных на рис. 3 коммутирующих цепей. Для обоих вариантов значение входного сигнала (i+1)-го разряда
Следовательно, выбором значения управляющего сигнала V (1 или 0) обеспечивается передача на вход (i+1)-го разряда сигнала Qi или
, и таким образом применение счетчика в режиме суммирования (V=1) или вычитания (V=0). На рис. 4 приведена построенная по указанному принципу схема четырехразрядного реверсивного счетчика.
Рис. 4. Схема реверсивного счетчика
