Подуровни сетевого уровня ЭМВОС

В связи с тем, что процессы обработка ПВ и обработка ПД на третьем уровне УК отличаются друг от друга, третий уровень удобно представить в виде трех подуровней (рис. 2). На подуровне 3^а осуществляется простая передача ПД с входящей в исходящую линию. На этом подуровне УК располагается пересчетная таблица входящих номеров ВК (виртуальный канал) каждой из входящих линий связи в исходящие номера ВК исходящих линий связи. Пересчетная таблица (табл. 1) представлена применительно к УК (рис. 3) с двумя входящими ЛС (Вх.ЛС) и тремя исходящими ЛС (Исх.ЛС).

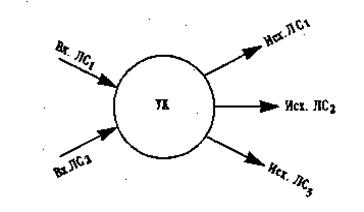

Рис. 3

Как видно из табл. 1, ВК1 входящей ЛС1 на УК изменяется на ВК1 исходящей ЛС1, ВК2 входящей ЛС1 —на ВК2 исходящей ЛС2.

Пересчетная таблица заполняется при прохождении пакета вызова через УК, который выбирает исходящую линию ЛС в соответствии с таблицей маршрутов (табл. 2), располагаемой на подуровне 3^б (см. рис. 2).

Таблица 1

	Виртуальные каналы и исходящие линии связи
Входящие	ЛС1	ЛС2	ЛС3
Линии связи	Виртуаль-ные каналы	ВК1	ВК2	ВК3	ВК1	ВК2	ВК1	ВК2
ЛС1	ВК1	X
ЛС1	ВК2					X
ЛС1	ВК3				X
ЛС2	ВК1		X
ЛС2	ВК2			X
ЛС2	ВК3						X

Таблица 2

	Исходящие линии связи
Узел назначения	ЛС1	ЛС2	ЛС3
УК1			-
УК2
¼
УК_i
¼
УК_N

В таблице маршрутов указывается порядок выбора исходящих направлений (исходящих ЛС) при необходимости установления связи с тем или иным узлом на значения. Например, при поступлении в УК по ВК (см. табл1) входящей ЛС1 пакета вызова, в котором указан узел назначения УК2, в первую очередь необходимо выбрать исходящий ВК в исходящей ЛС2. Если по каким-либо причинам по ЛС2 нецелесообразно устанавливать связь или в ней отсутствуют свободные виртуальные каналы, то необходимо попытаться установить связь по исходящей ЛС1 и т.д.

Информация о выбранной исходящей линии связи, пусть ЛС2, и свободном в ней виртуальном канале, пусть ВК2, передается на подуровень 3^а, где в пересчетной матрице указывается соответствующий элемент. Аналогичным образом заполняются и другие элементы пересчетной матрицы подуровня 3^а .

Заполнение пересчетной матрицы может быть проведено и администрацией связи, например, при установлении постоянного виртуального соединения.

В матрице маршрутов могут быть указаны запрещенные направления для определенных связей, например в табл.2, при поступлении в УК пакета вызова с адресом узла назначения УК1 исходящую ЛС3 выбирать не допускается.
