СЧЕТЧИКИ

Счетчиком называется узел ЭВМ, предназначенный для подсчета числа входных сигналов. Счетчики используются в ЭВМ для образования последовательностей адресов команд, для подсчета числа циклов выполнения операций и т. п. Счетчики принято подразделять на суммирующие, вычи­тающие и реверсивные.

На рис. 2.20 показаны схема несинхронизируемого четы­рехразрядного двоичного суммирующего счетчика с последова­тельным переносом и временная диаграмма его работы. Таб­лица 2.5 показывает состояния, в которых находятся триггеры счетчика при воздействии серии входных сигналов х_сч.

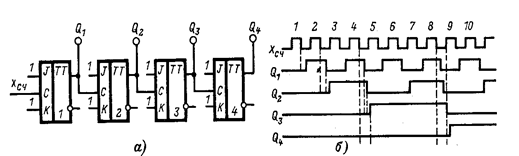

Рис. 2.20. Несинхронизируемый двоичный счетчик с последователь­ным переносом:

а — функциональная схема; 6 — временная диаграмма

Здесь на входы J и К JK-триггеров подаются сигналы 1. Выход каждого предыдущего триггера Q _n-1 соединен с входом синхронизации Сn последующего триггера. Каждый JK-триггер в счетчике выполняет функцию несинхронизируемого триггера со счетным входом. По спаду единичного выходного сигнала изменяется состояние триггера младшего разряда счетчика на противоположное (т.е. реализуется сложение по модулю 2 в этом разряде). В последующих разрядах аналогичное дей­ствие производит сигнал переноса

Таблица 2.5.Таблица состояний двоичного счетчика

Обычно счетчик имеет цепь установки в нулевое состояние (сброс триггеров в 0). Однако начальное состояние счетчика не­обязательно нулевое. Начальное состояние может устанавли­ваться передачей в счетчик кода некоторого числа, и с него уже будет начинаться операция счета единиц. Такой режим работы счетчика необходим, например, при образовании последова­тельности адресов команд при заданном исходном адресе. С ростом разрядности счетчика понижается предельная частота его работы. Это объясняется тем, что с ростом разрядности счетчика п будет возрастать задержка поступления сигнала на вход С некоторого j-го разряда относительно времени посту­пления входного сигнала Хсч на вход С младшего разряда счет­чика. Из временной диаграммы видно, что такая задержка мо­жет привести к искажению информации в счетчике (моменты времени 4 и 8). Для повышения быстродействия счетчики выполняют с параллельным переносом,

На рис. 2.21 изображена функциональная схема счетчика с параллельным переносом. Отличительной особенностью дан­ной схемы является то, что выходы всех предшествующих раз­рядов подаются на входы J и К j-го триггера. Длительность переходного процесса в таком счетчике равна длительности переключения одного разряда. Из схемы видно, что с возраста­нием порядкового номера триггера увеличивается число входов в элементах И JК-триггеров. А так как число входов J и К и нагрузочная способность выходов триггеров ограничены, то и разрядность счетчика с параллельным переносом невелика и равна обычно четырем. Поэтому при числе разрядов счетчи­ка, большем максимального числа входов J и К, счетчик раз­бивают на группы и внутри каждой группы строят цепи парал­лельного переноса

.

Рис. 2.21. Синхронизируемый двоичный счетчик с параллельным переносом:

а—функциональная схема; б—временная диаграмма

Такой подход удобен и потому, что счетчики реализуют в виде интегральной микросхемы в отдельном корпусе. В этом случае при последовательном переносе просто осуществляется увеличение разрядности счетчика.

Вычитающие счетчики и реверсивные (настраиваемые на суммирование или вычитание) строятся аналогичным образом.
