УРОК 3. ИНСТРУМЕНТЫ ДЛЯ РИСОВАНИЯ ФИГУР

Инструменты группы Rectangle(прямоугольник)

Инструмент Rectangle (прямоугольник) предназначен для построения прямоугольников и, как частный случай, – квадратов.

Создайте новый файл с настройками по умолчанию. Выберите инструмент Rectangle, нажав на пиктограмму панели инструментов (рис. 3.1) или с помощью английской буквы M на клавиатуре.

Рис. 3.1 – Панель инструментов – выбран инструмент «прямоугольник»

Построим прямоугольник и квадрат. Для этого необходимо с нажатой левой кнопкой мыши провести по диагонали будущей фигуры (рис. 3.2). При одновременном нажатии на клавиатуре клавиши Alt прямоугольник будет вычерчен из центра. Для рисования квадрата необходимо держать нажатой клавишу Shift (квадрат из центра строим нажав две клавиши на клавиатуре – Alt и Shift).

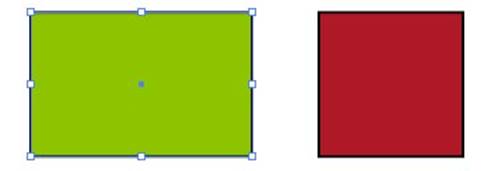

Рис. 3.2 – Построение прямоугольника и квадрата при помощи инструмента Rectangle

Постройте по два прямоугольника и квадрата, используя описание выше: первый – по диагонали, второй – из центра. Для окрашивания площади прямоугольников кликните на любой из цветных квадратиков палитры Swatches (предварительно проверьте, чтобы из двух пересекающихся квадратов внизу панели инструментов левый верхний был на первом плане, как показано на рис. 3.1 – белый квадрат).

Задать нужные размеры прямоугольников можно несколькими способами:

- чертить по координатам с использованием панели Info или линейки (напомним, что линейка выводится на экран сочетанием клавиш Ctrl+R);

- использовать направляющие – Guides (вытянуть с линеек с нажатой кнопкой мыши)

- использовать сетку (выводится на экран через меню View – Show Grid или сочетанием клавиш Ctrl+”. В сочетании клавиш кавычки английские – находятся в верхнем регистре клавиши с русской буквой Э);

- задать размеры (ширину W и высоту H) в окошках панели Transform (более подробно об этом будем говорить дальше);

- перед построением прямоугольника кликнуть на рабочей области программы. При этом появится диалоговое окно (рис. 3.3), куда необходимо внести размеры будущей фигуры по ширине (Width)и высоте (Height):

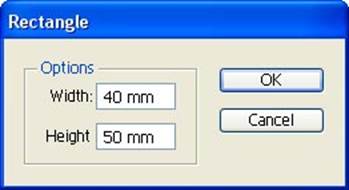

Рис. 3.3 – Диалоговое окно для задания размеров прямоугольника

После нажатия ОК на экране появится прямоугольник. Точка клика будет его левым верхним углом. Если же кликнуть на рабочей области и кнопке ОК с нажатой клавишей Alt, точка клика будет центром фигуры.

Проделайте указанные варианты построений.
