Команда: _line Первая точка:введите 0,180 нажмите Enter
Следующая точка или [Отменить]:введите @40<45 нажмите Enter
Следующая точка или [Отменить]:введите @180<350 нажмите Enter
Следующая точка или [Замкнуть/Отменить]:введите @0,-30 нажмите Enter
Следующая точка или [Замкнуть/Отменить]:введите @180<190 нажмите Enter
Следующая точка или [Замкнуть/Отменить]:введите @40<135 нажмите Enter
Следующая точка или [Замкнуть/Отменить]:введите З нажмите Enter
Команда:
Метод Направление-расстояние

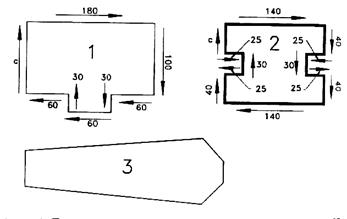

При работе с инструментами Отрезок и Плинияв командной строке выдается запрос Следующая точка.Для ее указания переместите курсор, соединенный с предыдущей точкой резиновой линией, в требуемом направлении, а затем введите в командной строке расстояние от предыдущей до задаваемой точки. На рисунке показаны примеры простейших контуров построенных при помощи метода направление-расстояние.
Нажмите кнопку ОРТОв строке состояния, чтобы установить режим Ортово включенное состояние. Вместо этого можно нажать клавишу F8,которая также переключает режим Ортово включенное или выключенное состояние. При включенном Ортодвижение резиновой линии инструментов Отрезок или Плинияудерживается строго в горизонтальном или вертикальном направлении.
