Разработка приложений

Выполнение команд, содержащихся в M-файле, осуществляется двумя способами:

1. Из редактора M-файлов (клавиша F5).

2. Из командной строки или другого M-файла, при этом в качестве команды используется имя M-файла.

Первый способ рекомендуется при отладке программы. Применение второго способа намного удобнее, особенно, если созданный M-файл будет неоднократно использоваться впоследствии. Закройте все окна и наберите в командной строке fun2. Появится графическое окно с результатом.

Пример 1. Программа для построения рис. 13 записана в M-файл с именем graf1.m. Для интервала исследования

>>x=1: pi/10: 3*pi; graf1(x) получен график (рис. 15).

function y=graf1(x)

y=sin(x);

y2=0.6*sin(x-0.25);

y3=0.8*sin(x-0.5);

plot(x,y, x,y2, 'b:*', x,y3, 'm:+')

Рис. 15

Пример 2. Программа для построения рис. 12 записана в M-файл с именем graf.m. Причем интервал исследования для переменной теперь стал входным параметром программы:

function y=graf(x)

title('{\itf(x)=x^{n}}');

xlabel('x');

ylabel('y');

hFigure=gcf;

set(hFigure,'Color',[1 1 1]);

hText=text;

set(hText,'FontSize',[18]);

for n=2:4

y=x.^n;

hold on

hPlot=plot(x,y);

set(hPlot,'Color',[1.8/n 0.7 0.5]);

set(hPlot,'LineWidth',2);

if n~=2

for i=1:length(y)

s='';

if y(i)==y1(i)

hold on

plot(x(i),y(i),'ko');

s=['(' num2str(x(i)) ',' num2str(y(i)) ')'];

hText=text(x(i),y(i)+2, s); set(hText,'FontSize',[16]);

end

end

end

y1=y; s2=['n=' num2str(n)];

hText=text(1.5, 1.5^2*n-1, s2); set(hText,'FontSize',[14]);

end

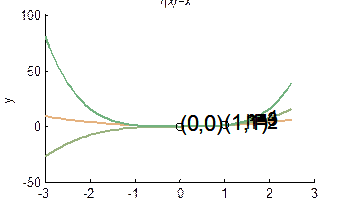

Теперь можно построить график функции в другом интервале изменения параметра x. После выполнения команды x=-3: 0.1: 2.5; graf(x) построен график (рис. 15).

Рис. 15
