Использование Simulink LTI-Viewer для анализа электрических схем


Дата добавления: 2015-06-12; просмотров: 2066; Нарушение авторских прав

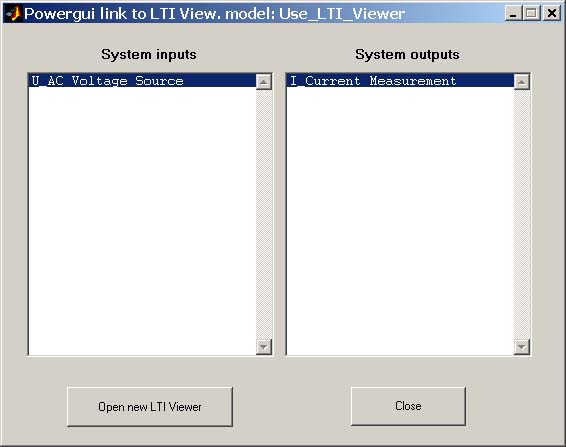

Simulink LTI-Viewer, входящий в состав инструмента Control System Toolbox, является очень удобным инструментом для анализа линейных систем в Simulink. С помощью него можно определить реакцию системы на единичное импульсное и ступенчатое воздействия, построить частотные характеристики, найти нули и полюса общей передаточной функции системы, построить годограф Найквиста и т.д. Все эти возможности доступны и при анализе электрических схем. Вызов Simulink LTI-Viewer для анализа электрической схемы выполняется из среды Powergui с помощью кнопки Use LTI Viewer. При запуске LTI-Viewer пользователю предоставляется возможность указать входные (System inputs) и выходные переменные (System outputs) для выполнения анализа (рис. 2.6).


Рис. 2.6



Для просмотра результатов линейного анализа необходимо нажать кнопку Open new LTI Viewer и выбрать вид графика в окне LTI Viewer.



Пример:

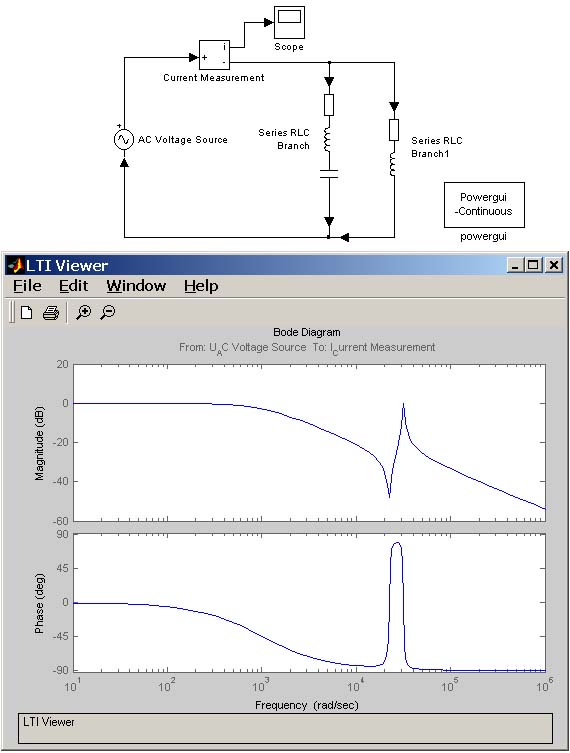

На рис. 2.7 показан пример электрической схемы и результаты ее анализа. На графиках представлены графики изменения амплитуды и фазы тока источника при изменении частоты источника питания.


Рис. 2.7

Скачать пример (Use_LTI_Viewer.zip)
